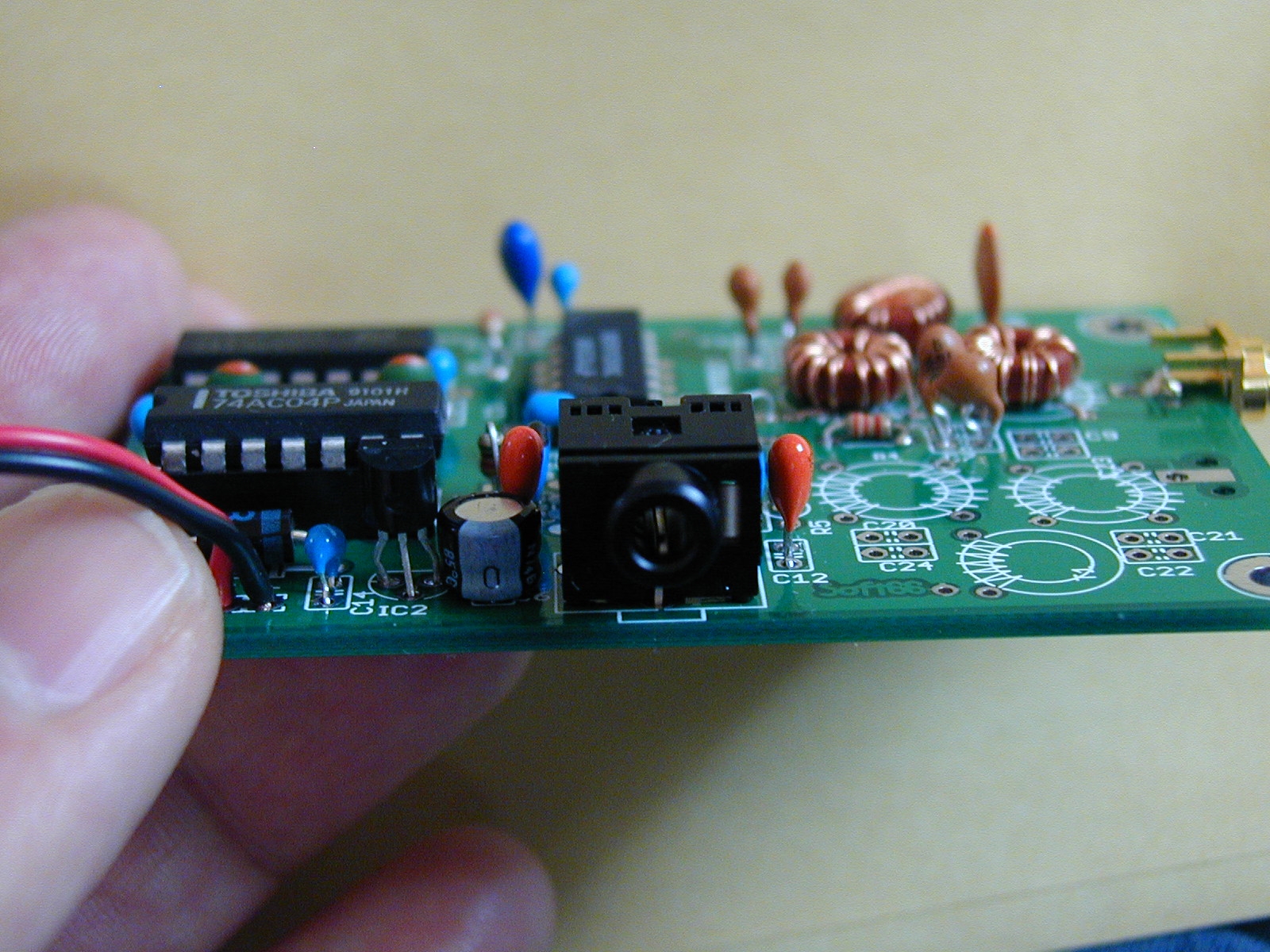

Soft66DB2の組立解説


機能
注：SMAジャックは付属しません。

Soft66DB2は、BPFを２セット搭載できるユニークな機能を持ったSoftware Defined Radio Frontendです。なぜ、BPFが二つなのでしょうか？異なるバンドを受信するために使うことも可能ですし、指向性を持った２つのアンテナからの入力 を合成するためにも使えます。あなたのアイデア次第ではさらに便利な使い方があるはずです。

ミ キサーには74VHC4066Nを使用しました。74HC4066と比較すると感度が約10dBアップしました。74VHC4066Nは動作周波数が 40MHz付近までありますので、28MHzバンドにも十分対応可能です。デフォルトでは7Mバンドですが、ほかのバンドへの対応も予定しています。

新しく両面基板を使いました。シルク印刷もあり、組立が非常に簡単になりました。また、プリント基板のコストを抑えることができたので、従来よりも 頒布価格を安く設定できました。

２番目のＢＰＦパターンにエラーがありました。修正方法はこちらです。

質問はja7tdoアットマークzao.jpまでどうぞ。

SOFT66プロジェクトは GAS プロジェクトの一つです。SOFT66はGNU open source designです。

部品配置

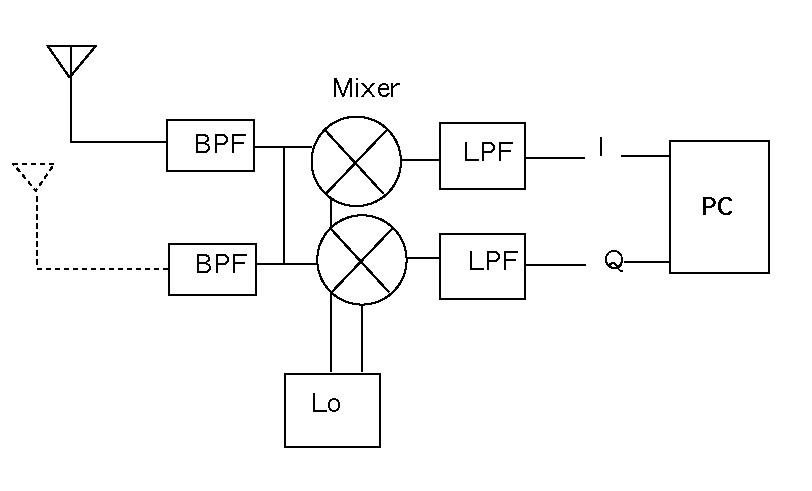

ブロック図

BPFにはT30-2のトロイダルコアを使用した3ポール型を使用しました。ミキサーには74VHC4066Nを使い、感度アップを図っています。ローパ スフィルタに使用しているNJM2068Dは、100kHzくらいまでフラットな特性を持っているので、96kHzのサウンドカードにも十分対応できま す。Loには74AC04を使い目的とする４倍の周波数で発振させています。74AC74のジョンソンカウンターで90°位相のずれた信号を作り、ミキ サーに注入しています。周波数を変える場合は、4倍の信号が必要になることを覚えておいて下さい。

回路図

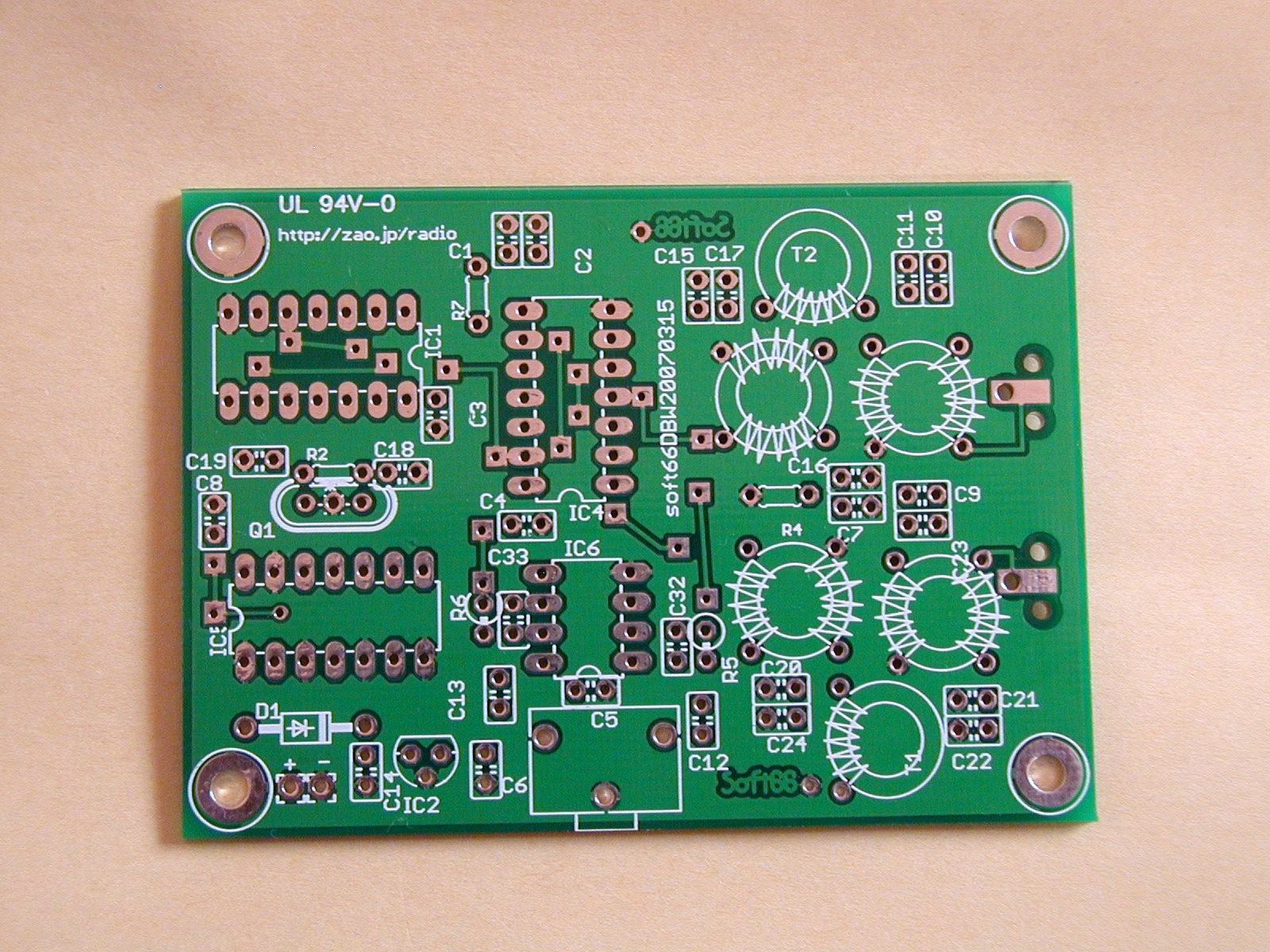

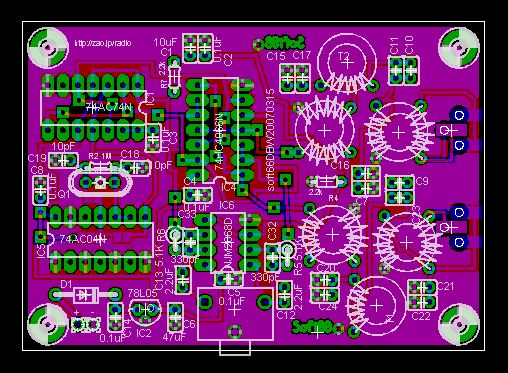

パーツ配置


ブロック図

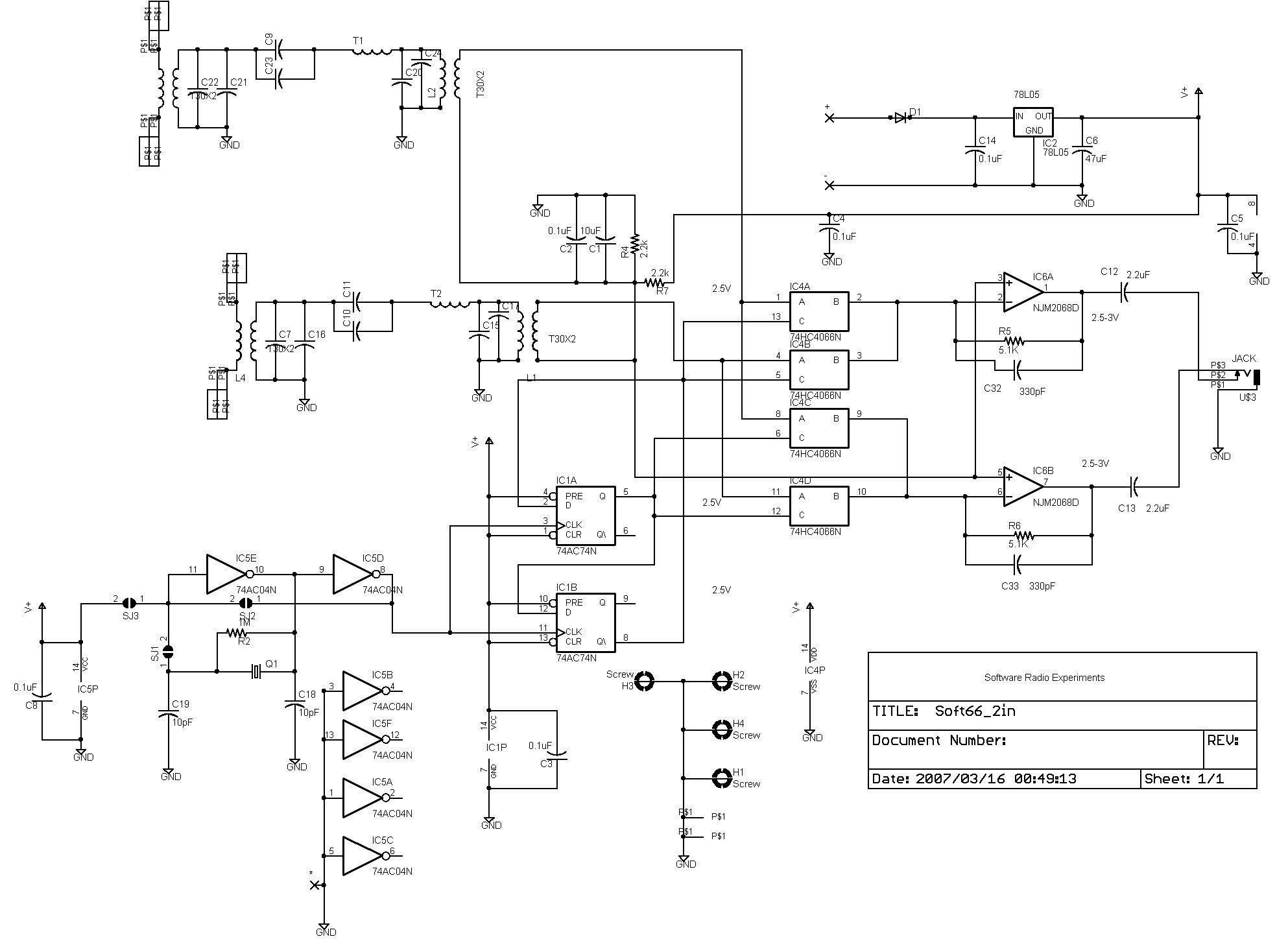

回路図（クリックすると拡大できます）

コアを巻いて下さい

各Ｍバンド用のコアの巻き方です。くわしくは Soft66DBを 見て下さい（デフォルトは7Mです）。

3.5M
7M(WIDE)

7M(narrow)

T2 41T(T30-2red)
L1,L4 19T(T30-2red)
C7,C15= 1000pF C16,C17= 470pF
C11=220pF C10=100pF

T2 　33T(T30-6,yellow)、30T(T30-2,red)
L1,L4　　bifiler14T　(T30-6,yellow)、12T(T30-2,red)
C7,C15= 220pF C16,C17= 680pF
C11=120pF C10=0pF

T2 　45T(T30-6,yellow)
L1,L4　　bifiler10T　(T30-6,yellow)
C7,C15= 1000pF C16,C17= 470pF
C11=68pF C10=0pF

14M
21M

T2 　42T(T30-6,yellow)
L1,L4　　bifiler5T　(T30-6,yellow)
C7,C15= 1000pF C16,C17= 220pF
C11=20pF C10=0pF

T2 　30T(T30-6,yellow)
L1,L4　　bifiler4T　(T30-6,yellow)
C7,C15= 1000pF C16,C17= 0pF
C11=10pF C10=0pF

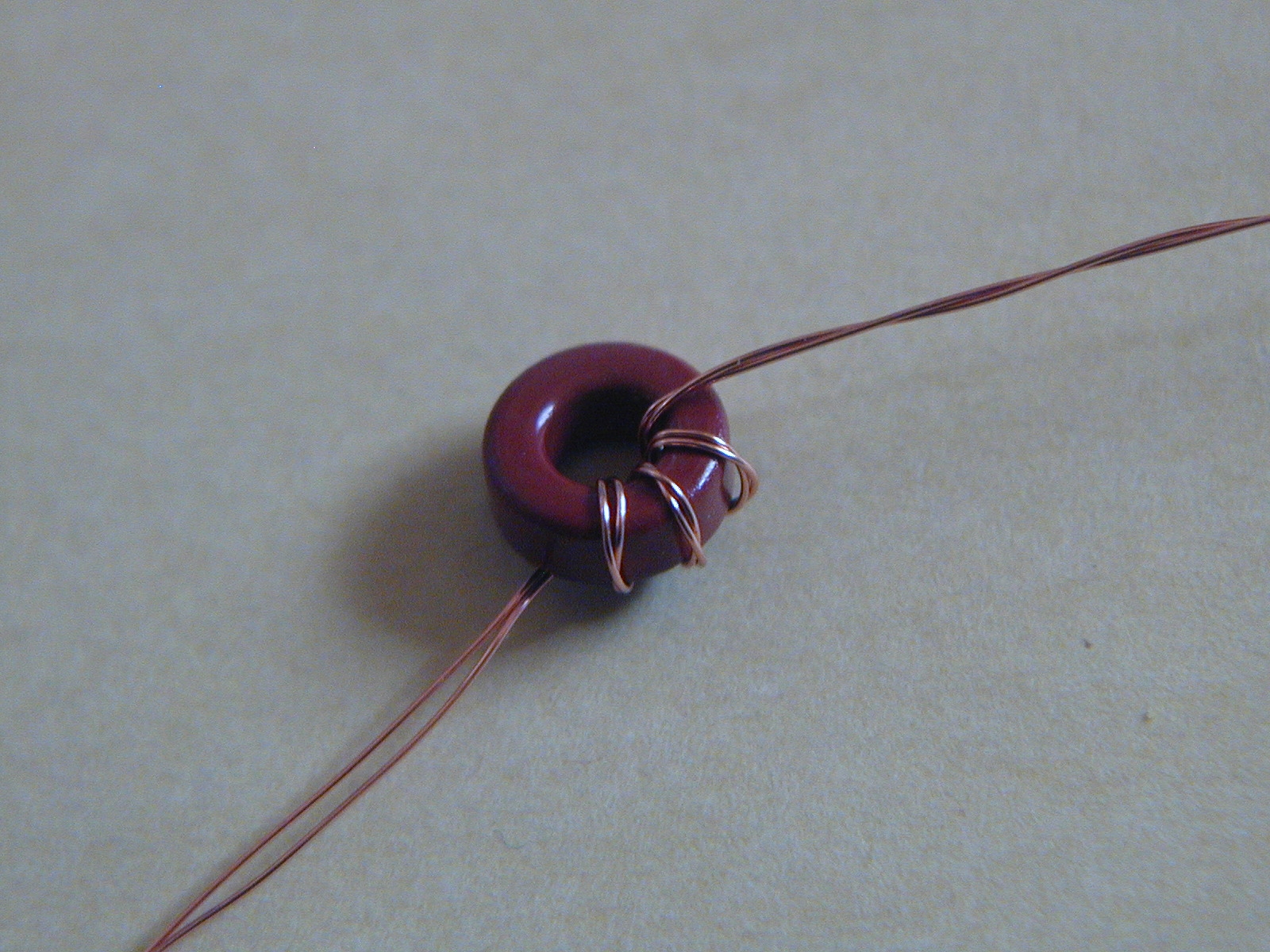

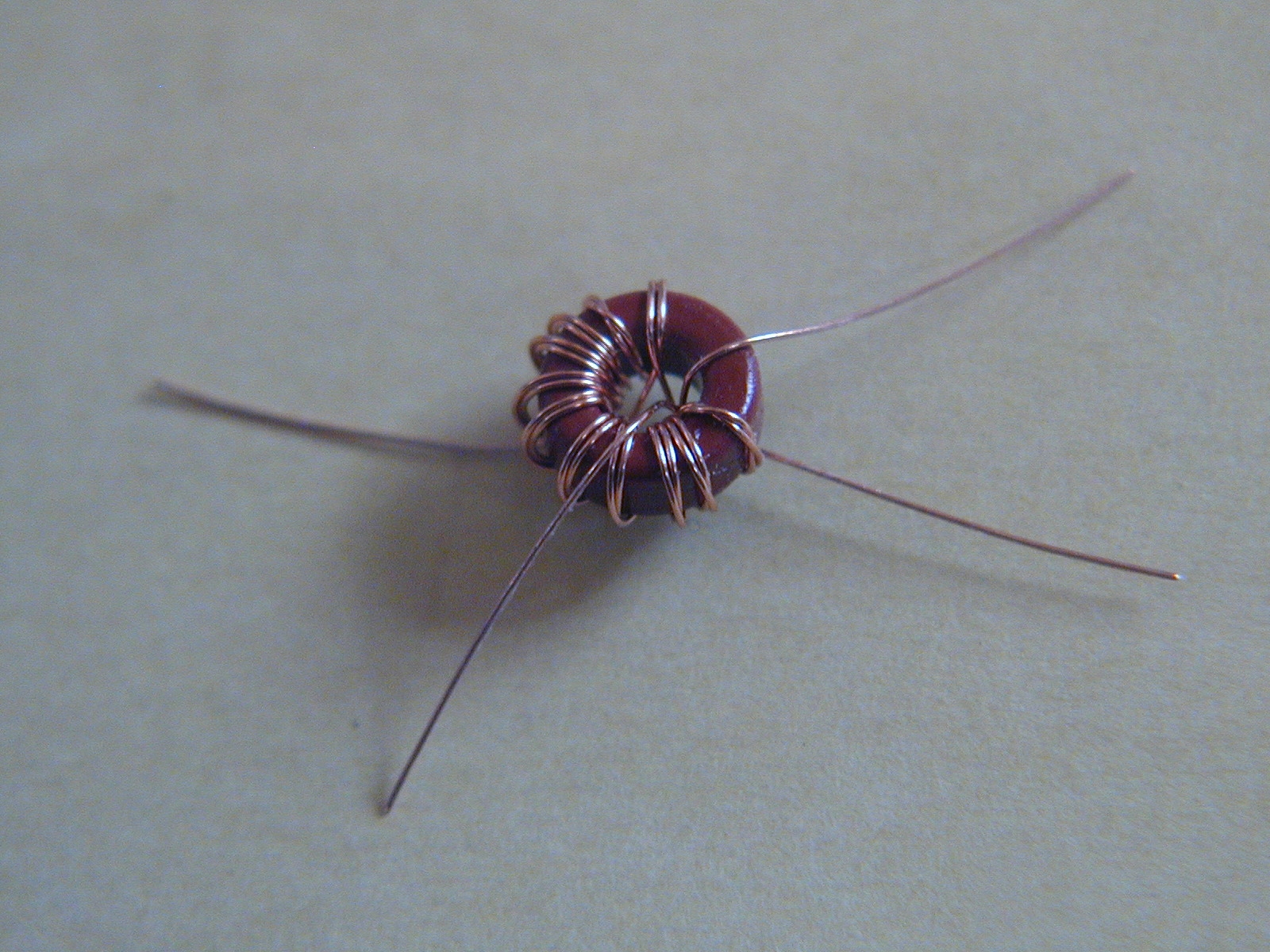

L1,L2 はバイファイラー巻きです。

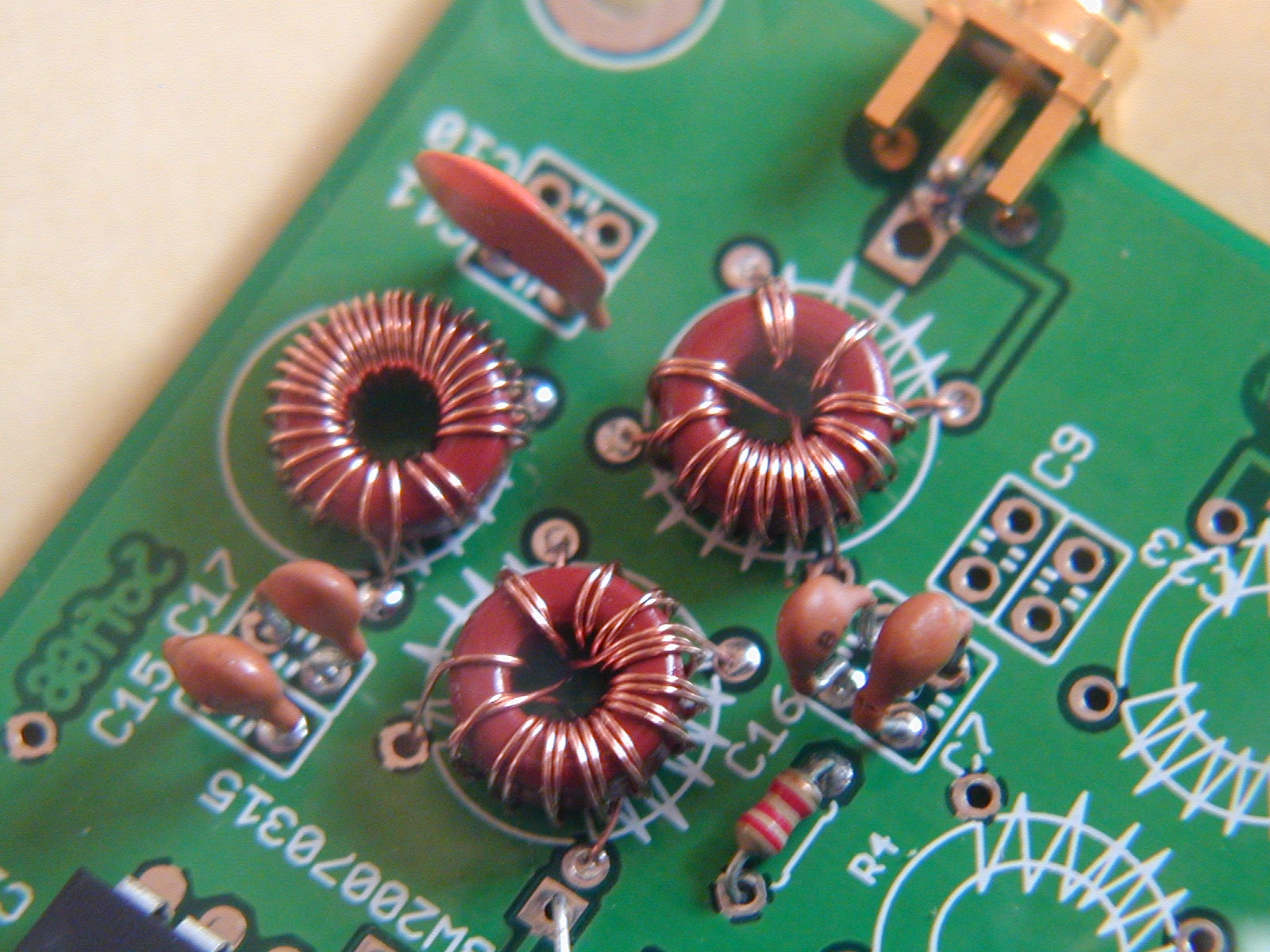

L,Tの位置を確認して下さい（クリックすると拡大できます）。

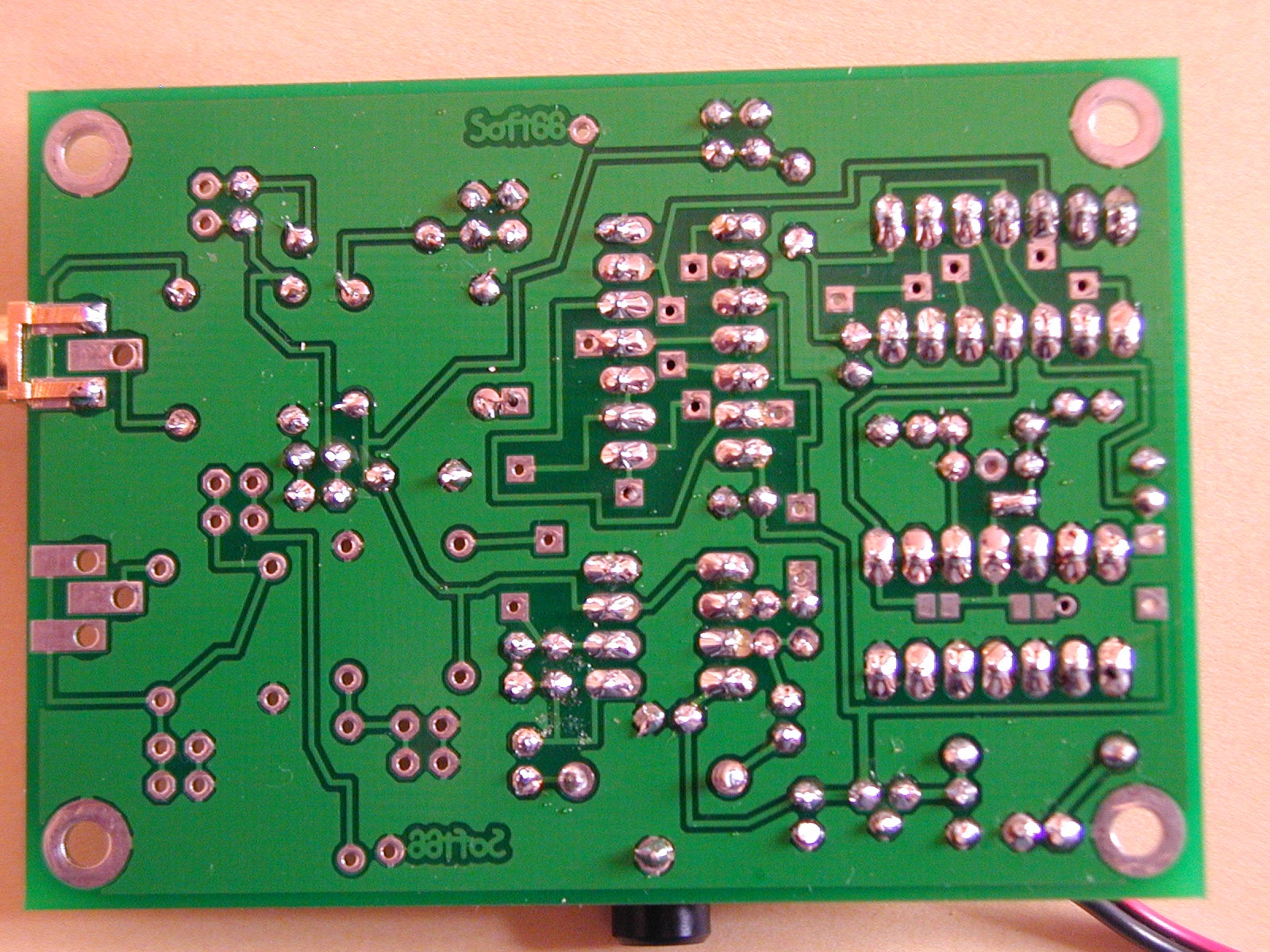

部品をハンダ付けします

スルーホール基板なので一度ハンダ付けしてしまうと、修正が難しいので十分に注意して作業して下さい。

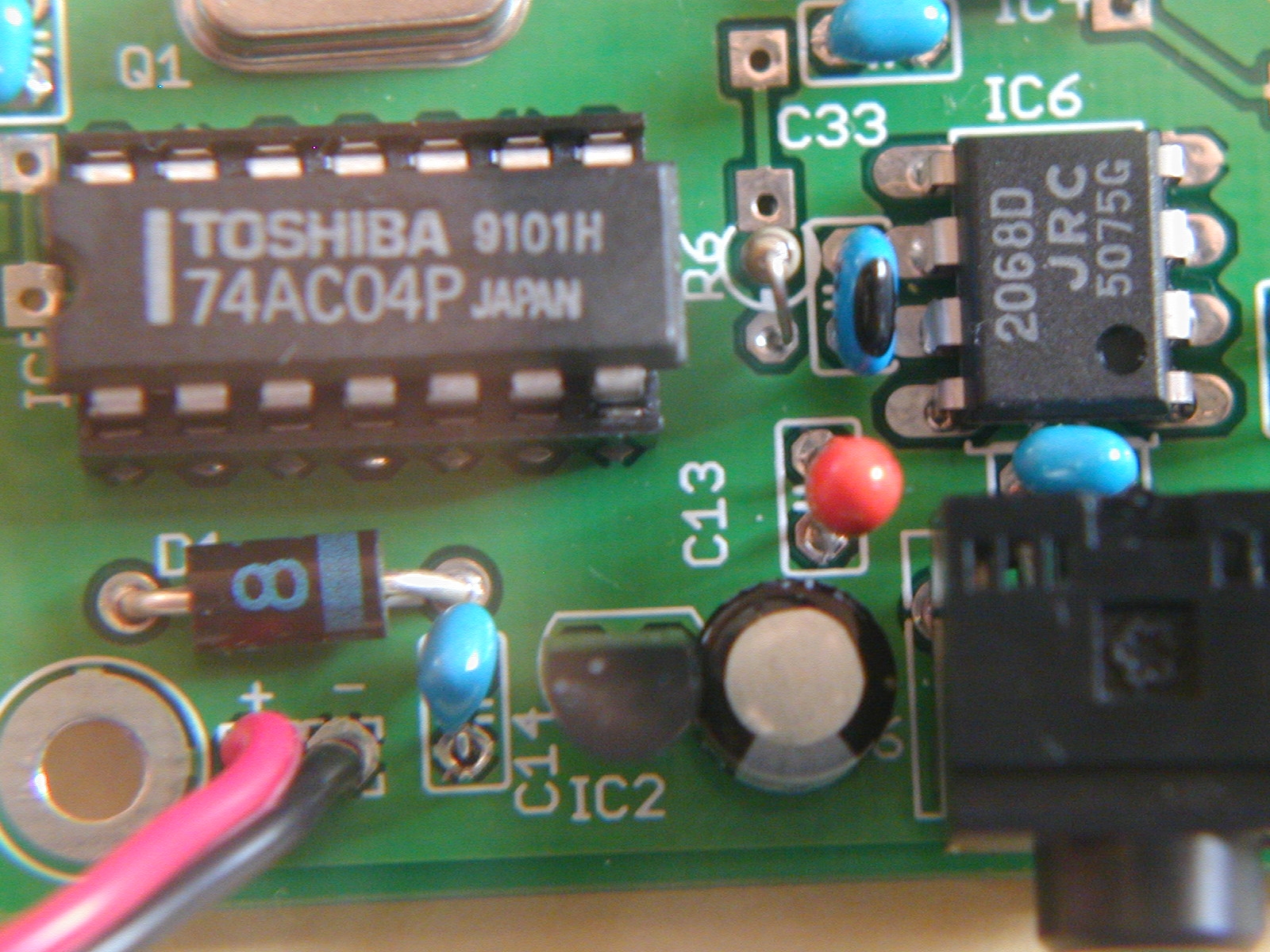

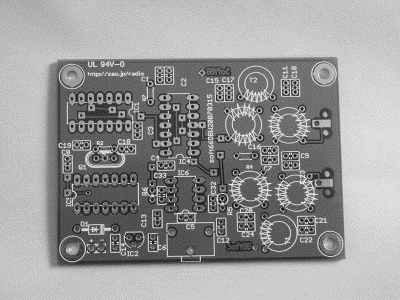

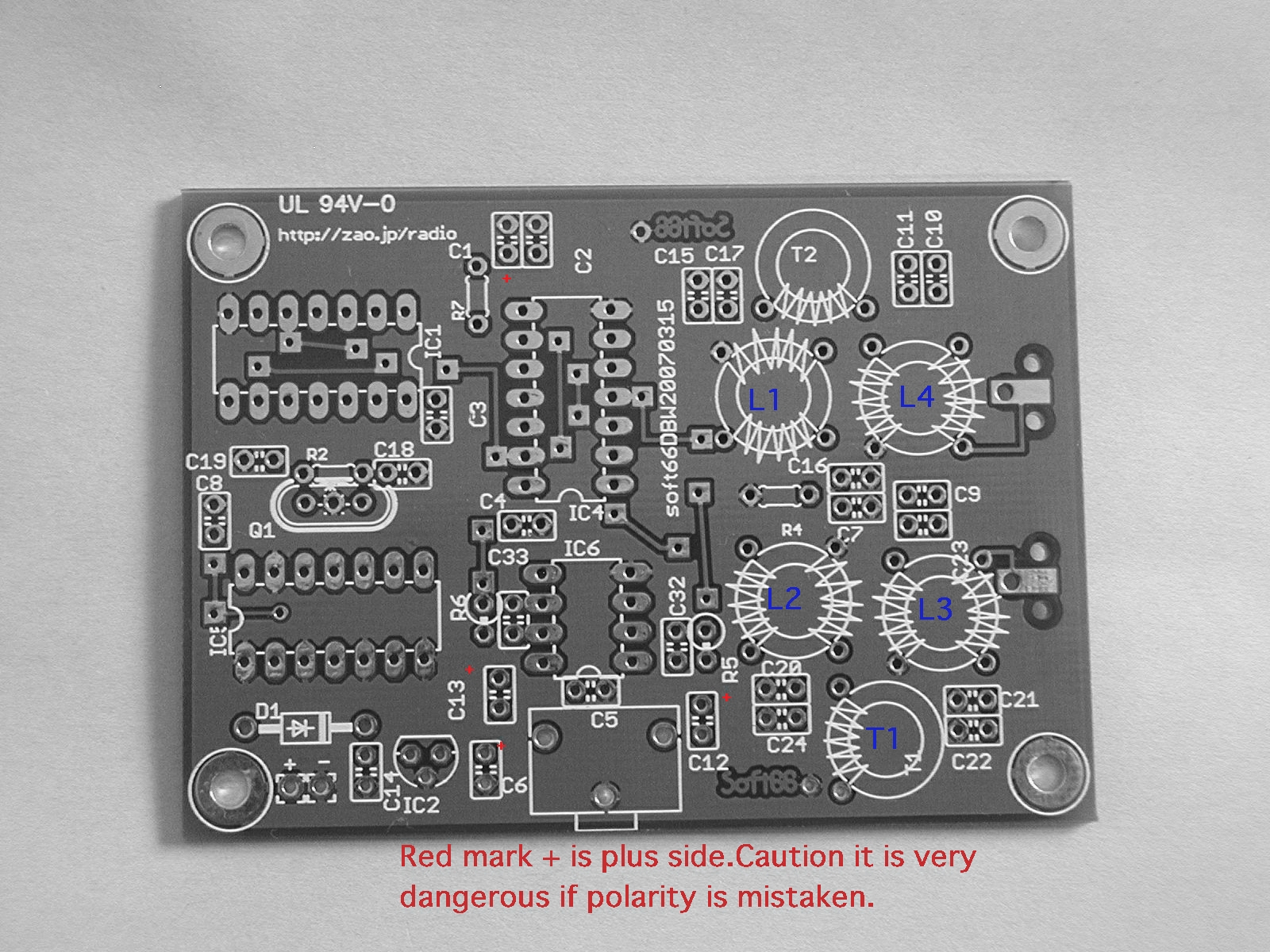

C1,C12,C13,C6には極性があります。プリント基板には書いてないので下の写真を見て確認して下さい。

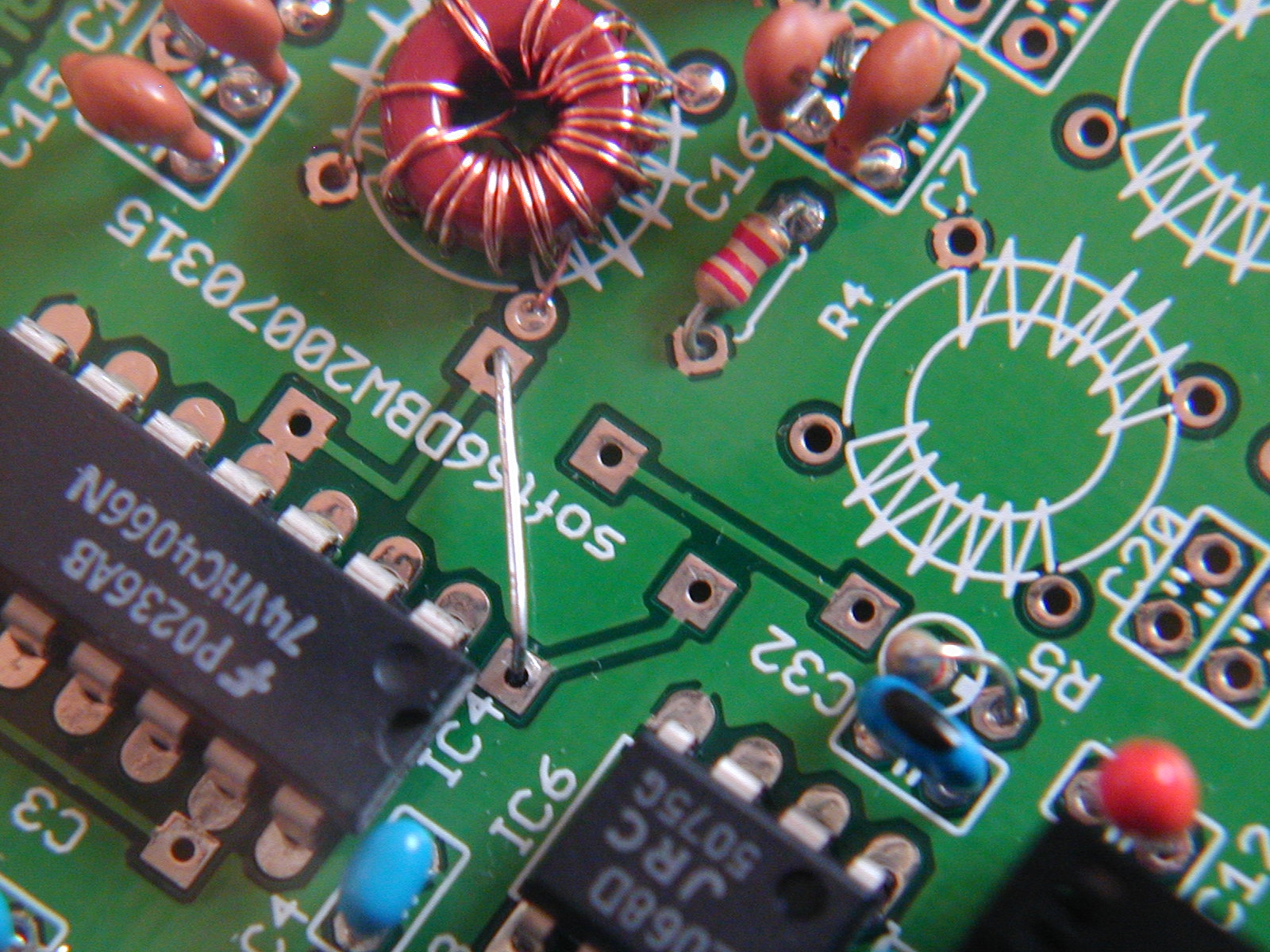

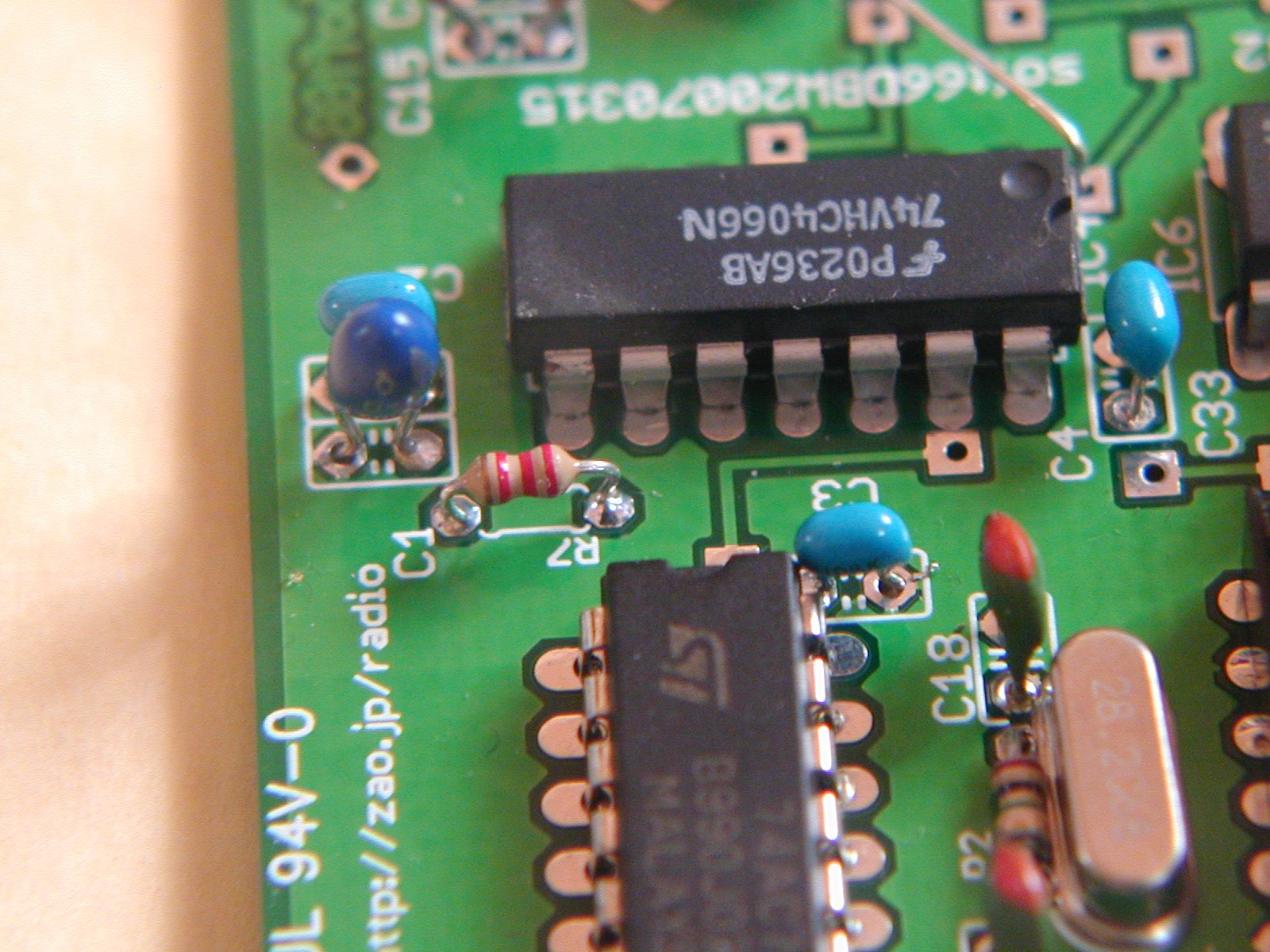

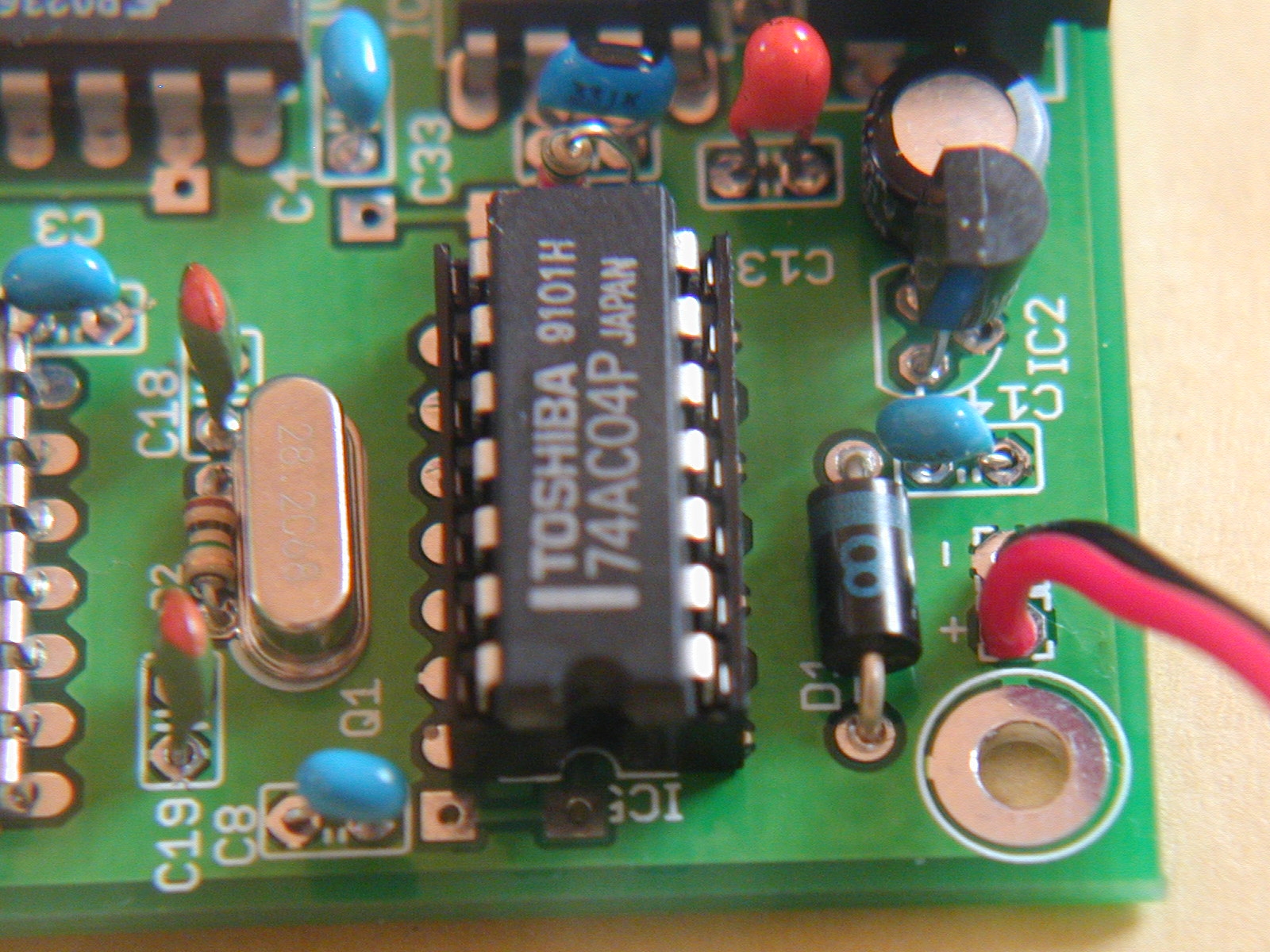

拡大図を見て下さい。
（クリックすると拡大できます）

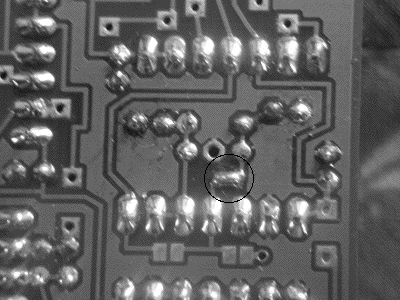

クリスタルの下にあるジャンパーを忘れずにハンダで接続して下さい。
DDS-33を使用する場合は、このジャンパーはOFFにしてください。

（クリックすると拡大できます）

電源をつなぐ前に確認！

３端子レギュレータのプラス側とアース間の抵抗値を計って下さい。
アナログテスターの場合は30Ω程度あるはずです。デジタルテスターの場合はもっと高い抵抗値が出ます。
電源は7V以上20V程度の直流電源が必要です。

アンテナをつなぎPCと接続します

BPFの入力にアンテナをつないで下さい。イヤホンジャックにはPCのサウンドカードをつなぎます。

LINE INに接続して下さい。詳しい接続方法はここをごらん下さい。

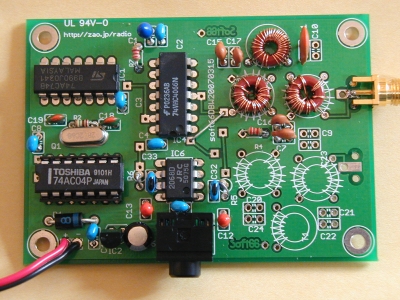

バンドパスフィルタが一つの場合は、ジャンパー線を追加すると感度がアップします。 ここをごらんください。

パーツリスト

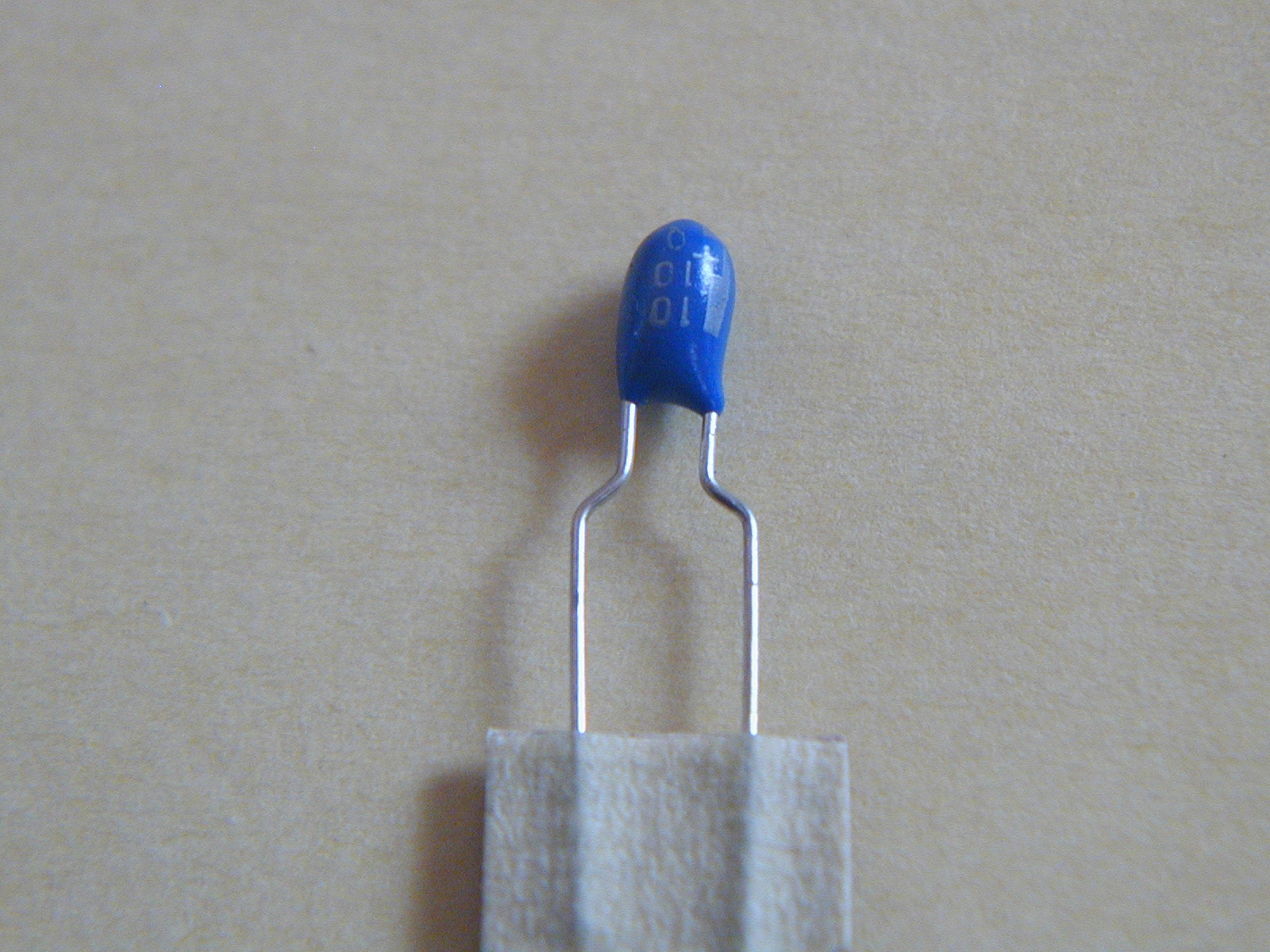

C1

10uF

Tantalum capacitor has polar.+ mark is plus.
please turn the lead of plus to 4066 side.

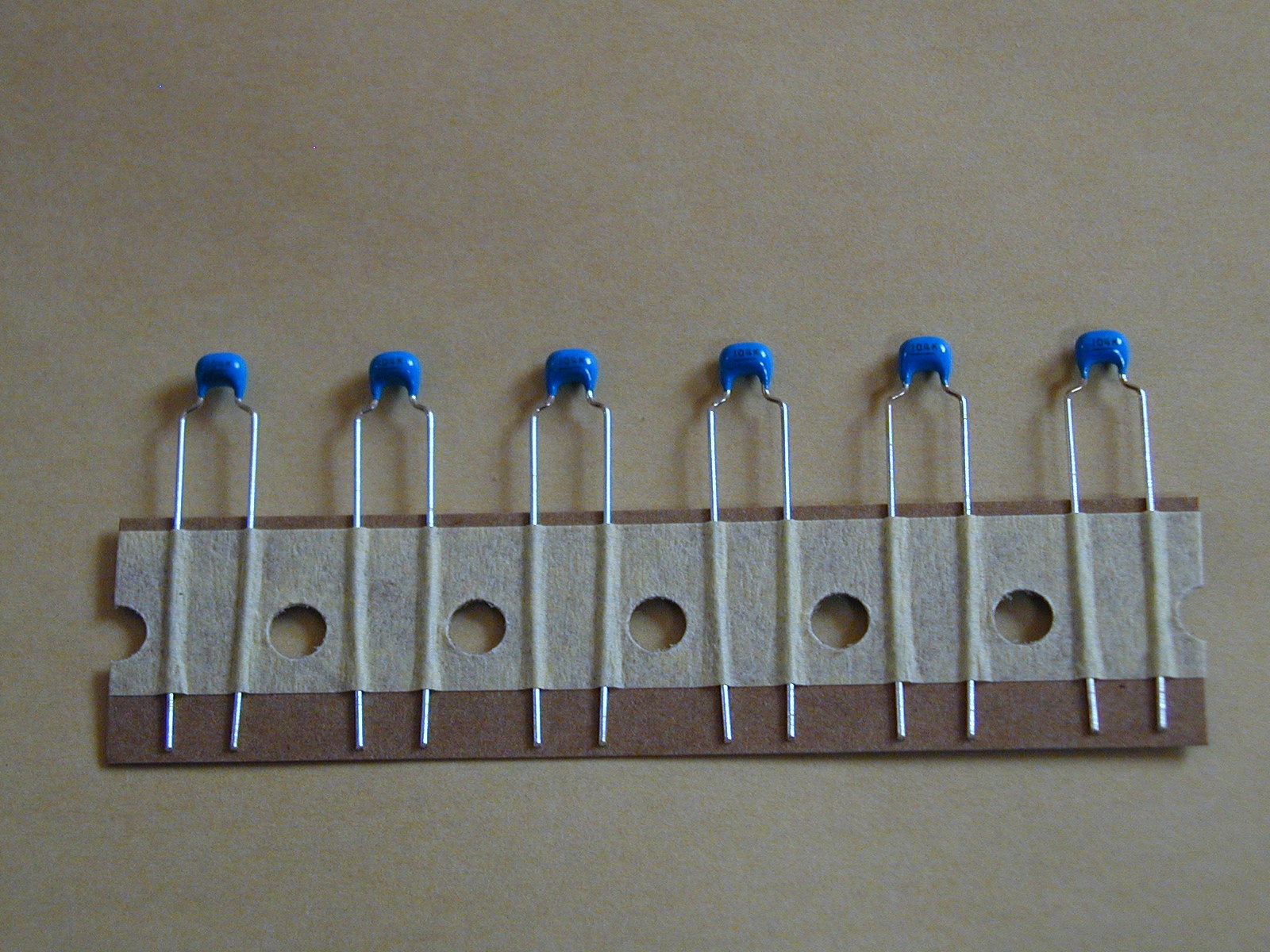

C2,C3,C4,C5,C8,C14

0.1uF

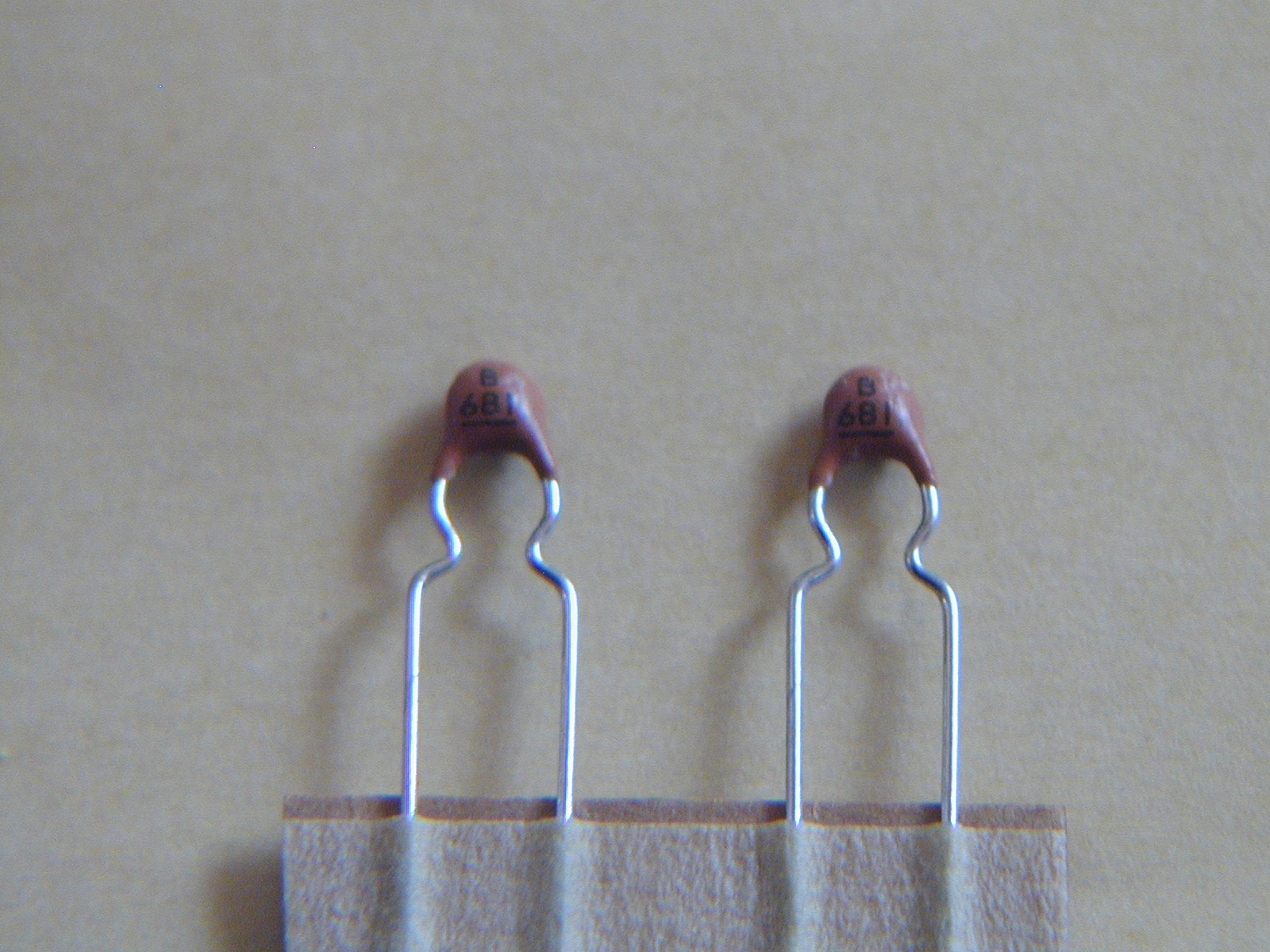

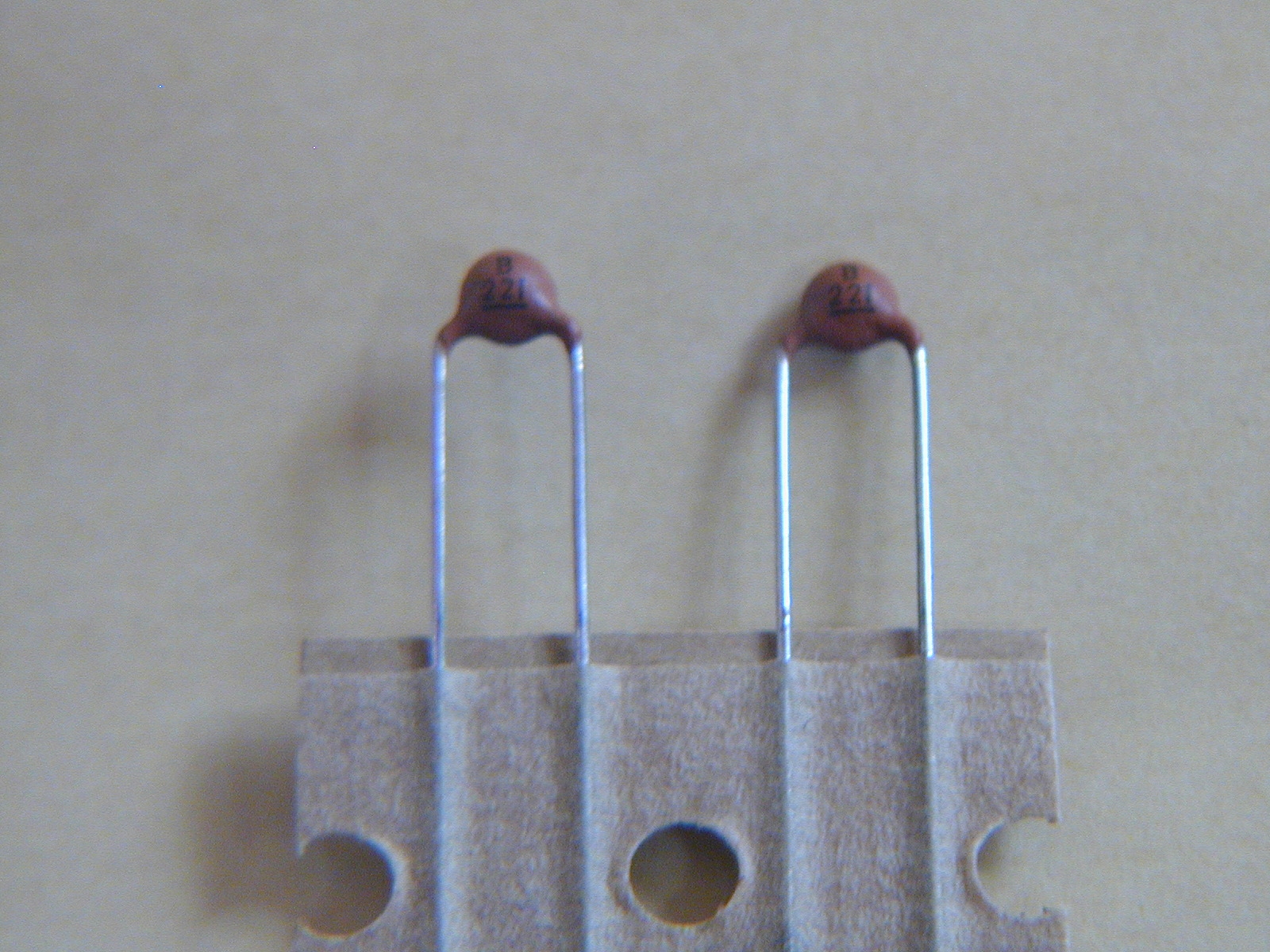

C7,C16,C15,C17

see BPF

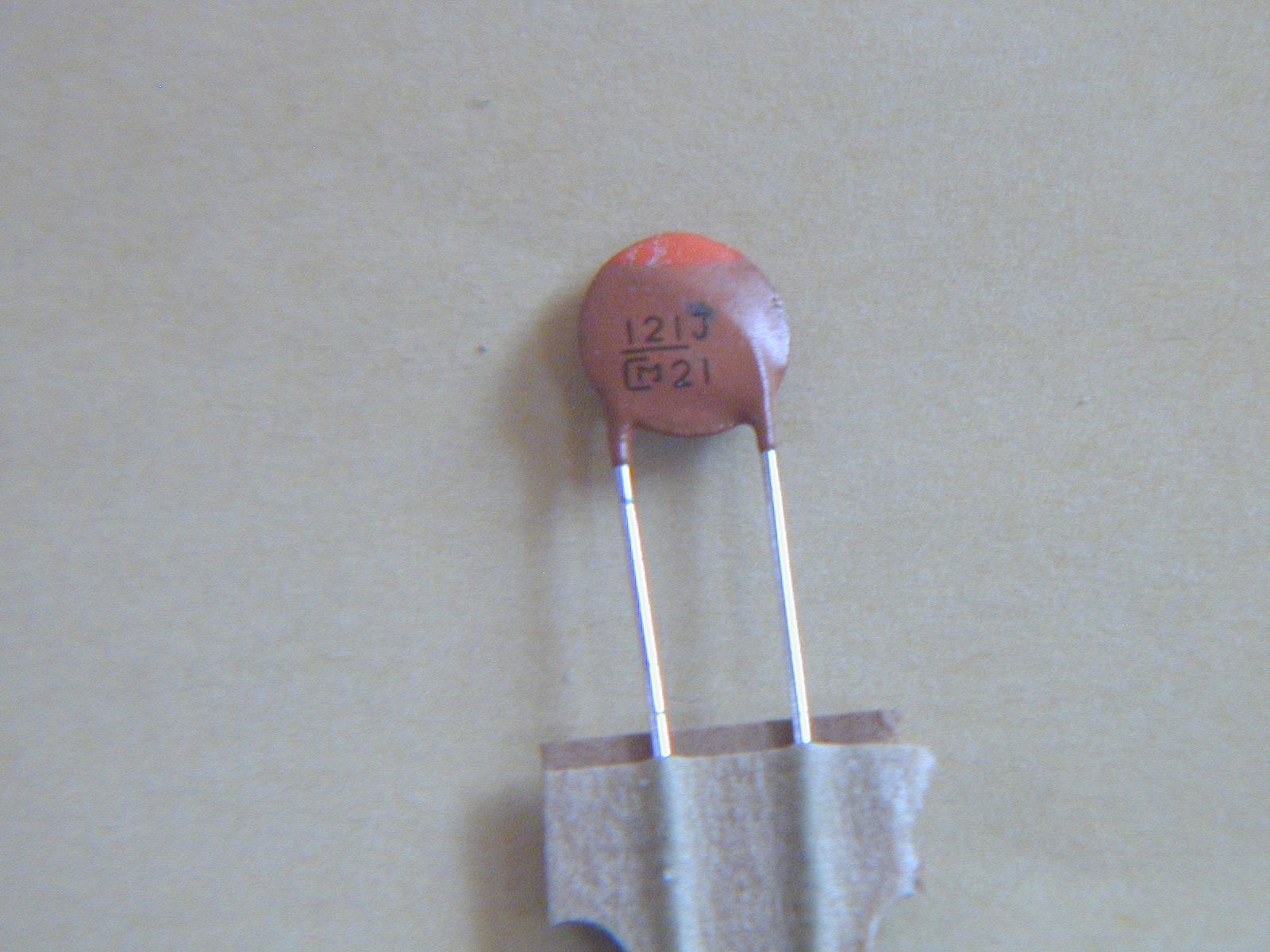

C10,C11

see BPF


C21,C22,C20,C24

option

C9,C23

option

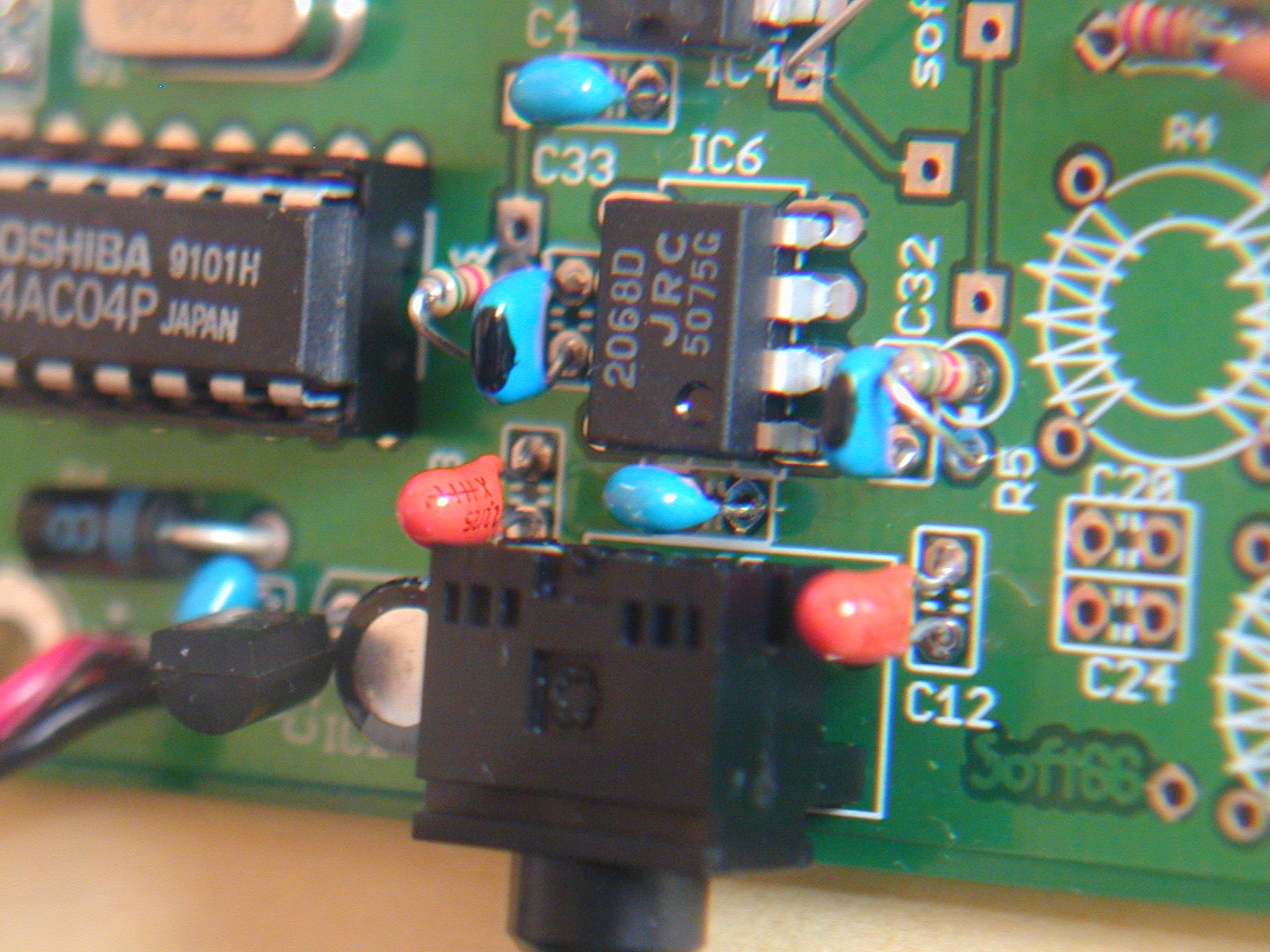

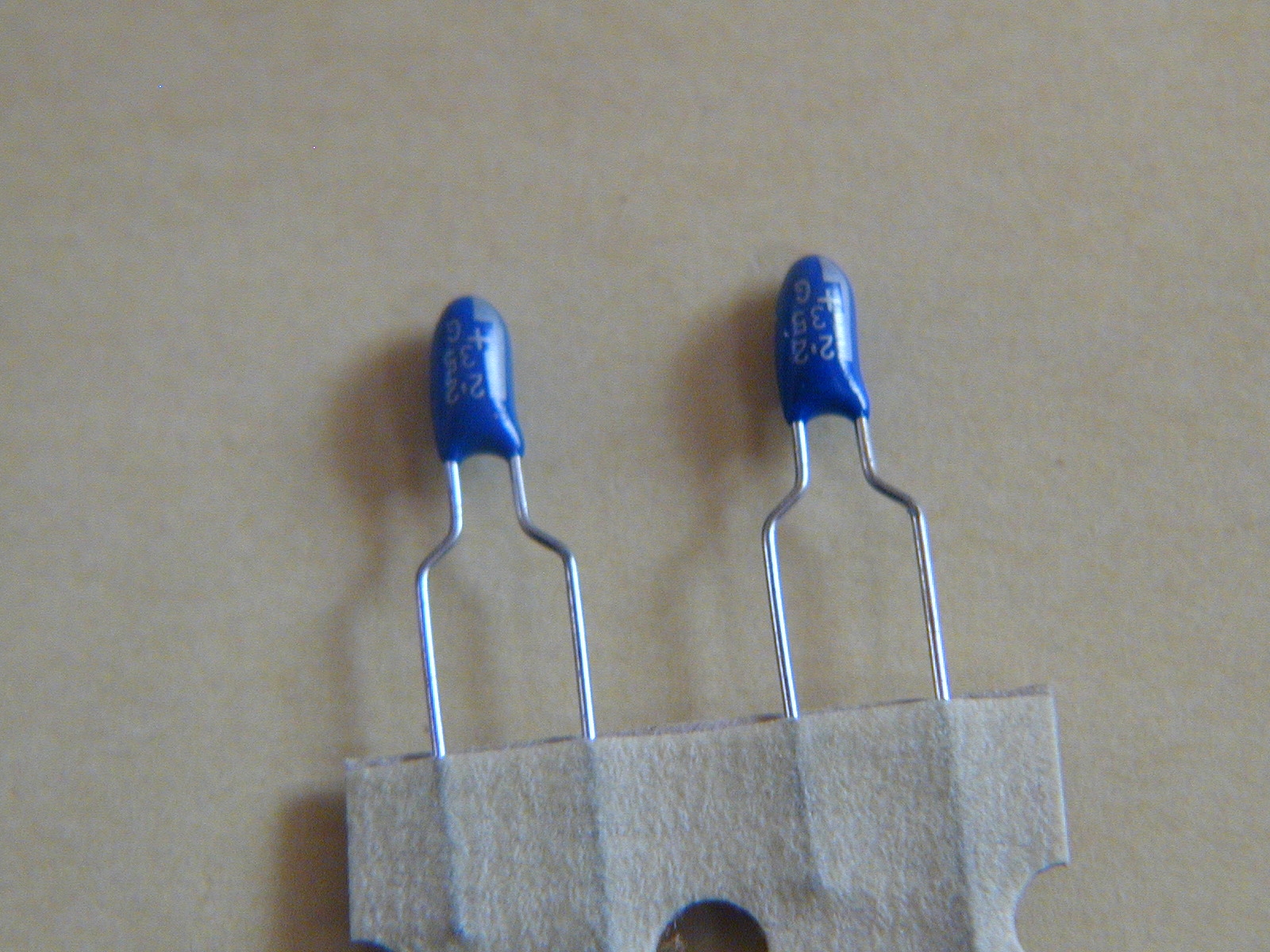

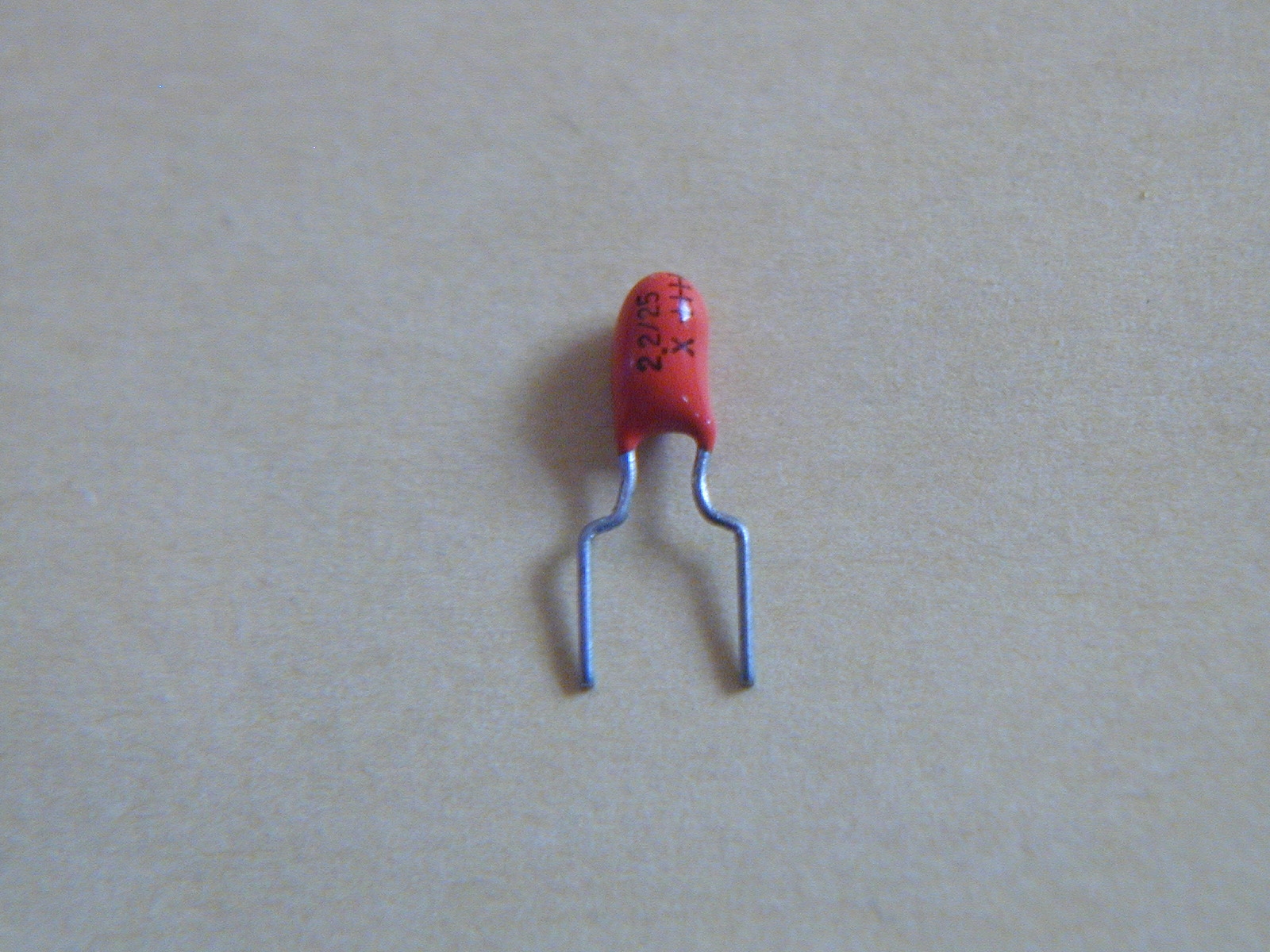

C12,C13

2.2uF

Tantalum capacitor has polar.+ mark is plus.
please turn the lead of plus to 2068 side.

may be this type included

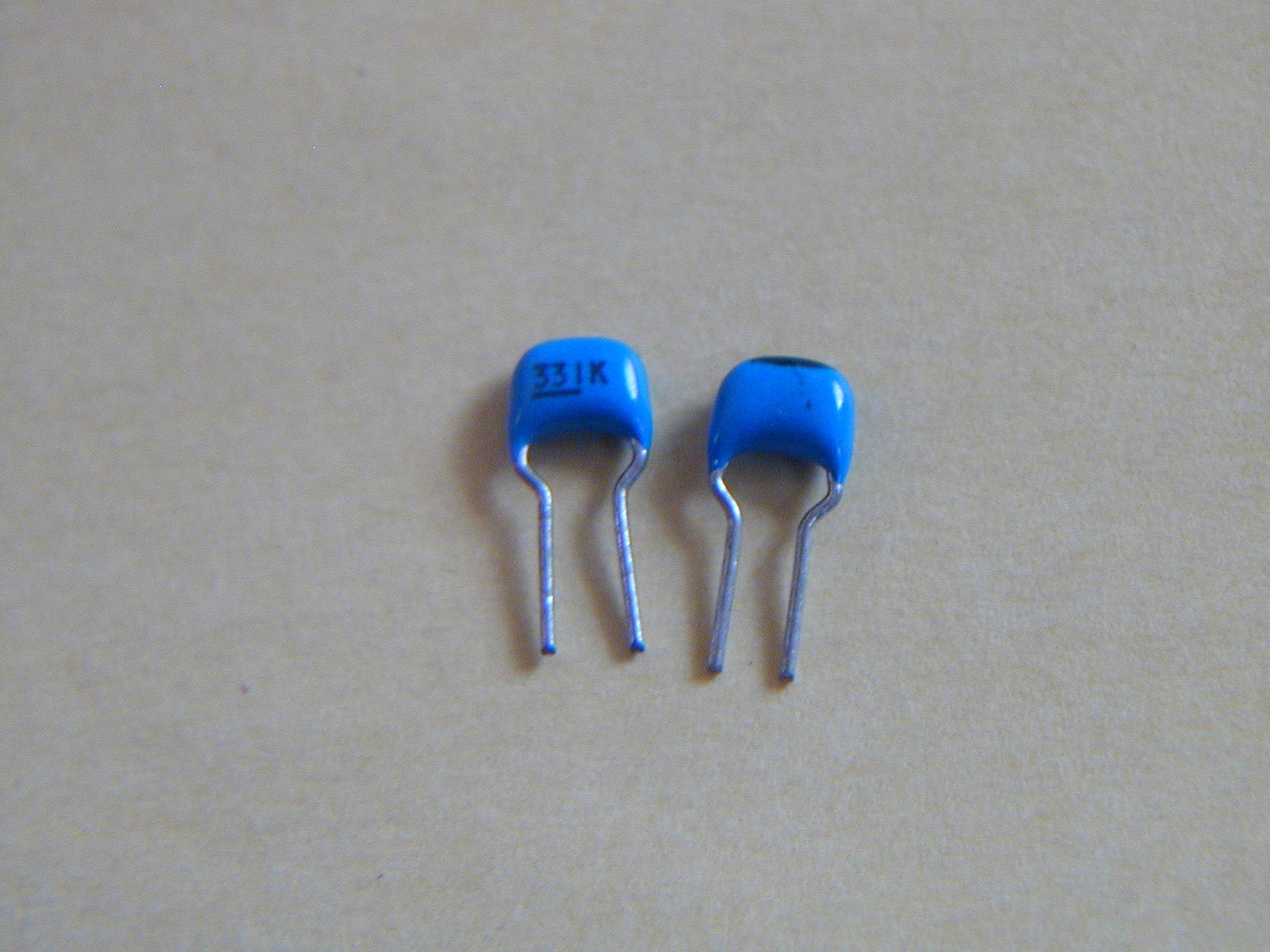

C32,C33

330pF


D1

diode

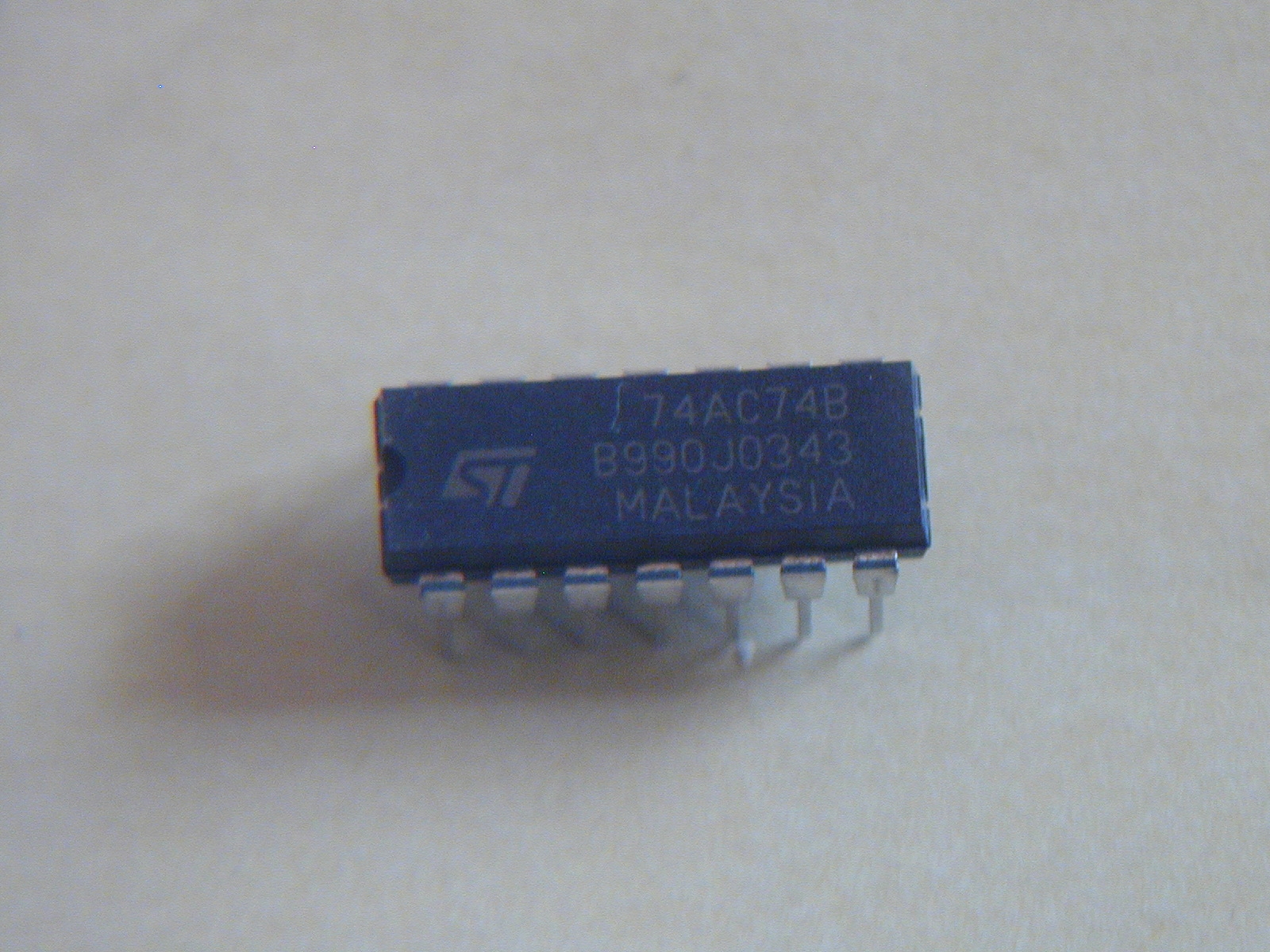

IC1

74AC74


IC2

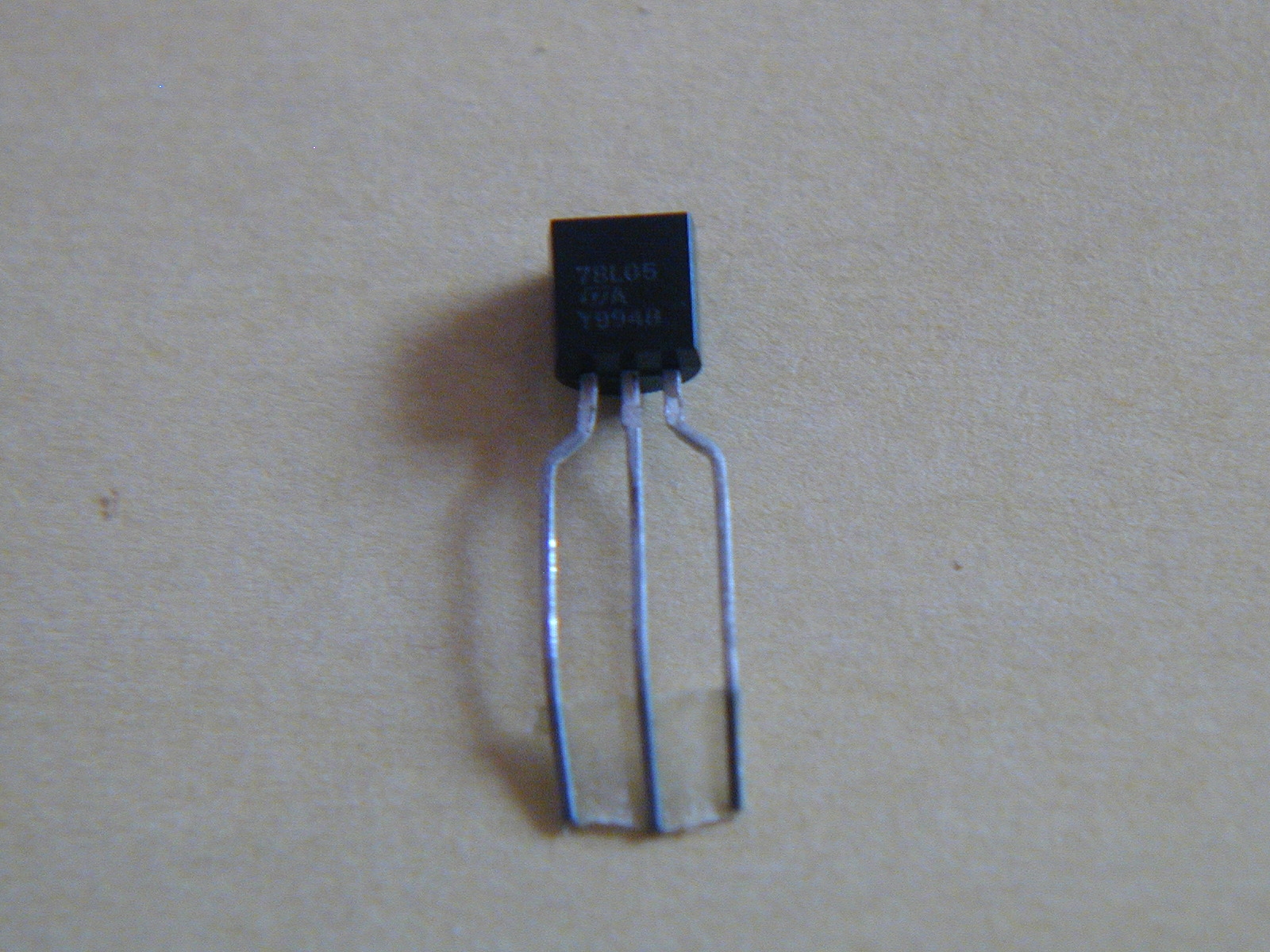

78L05

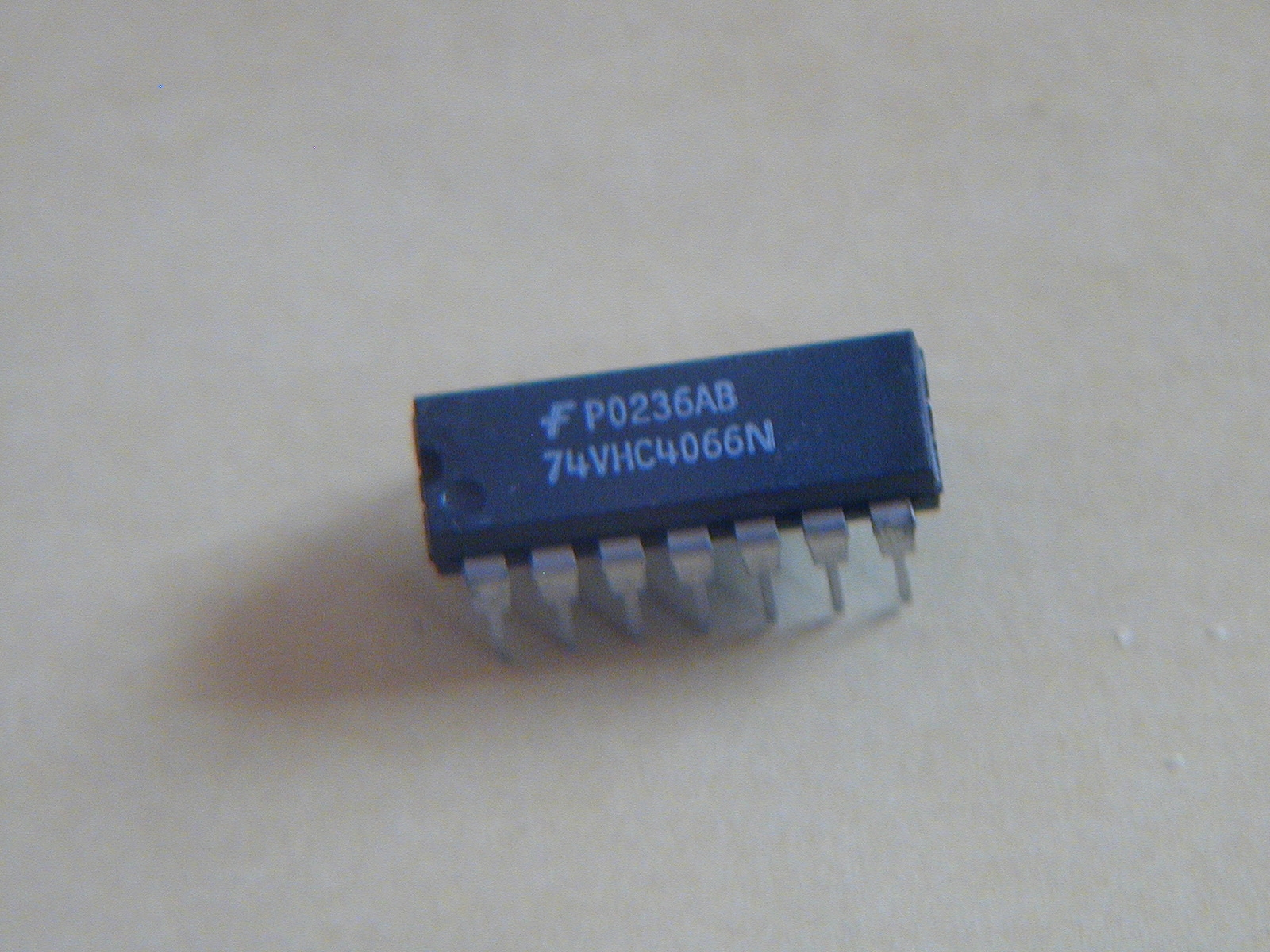

IC4

74VHC4066

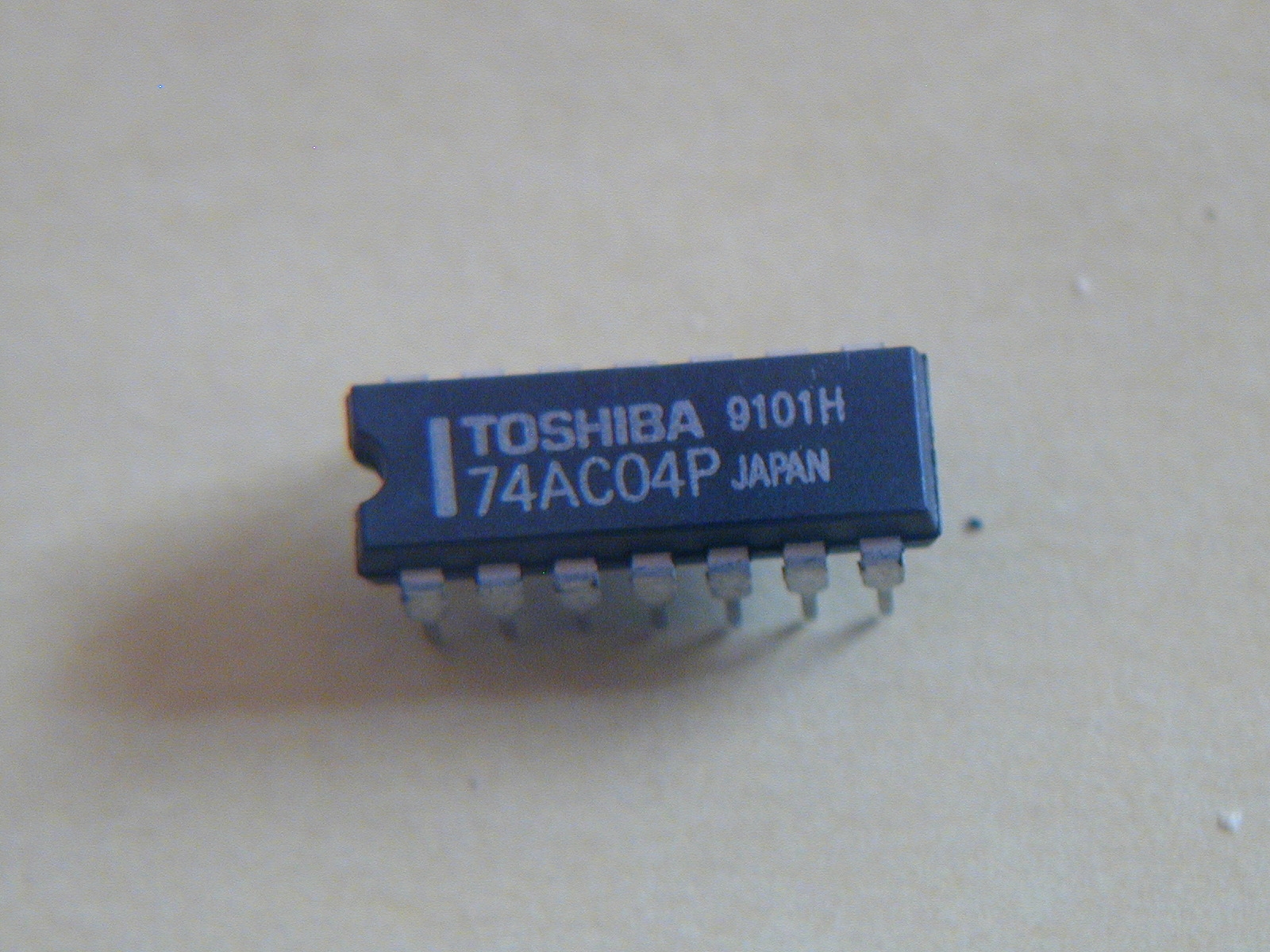

IC5

74AC04

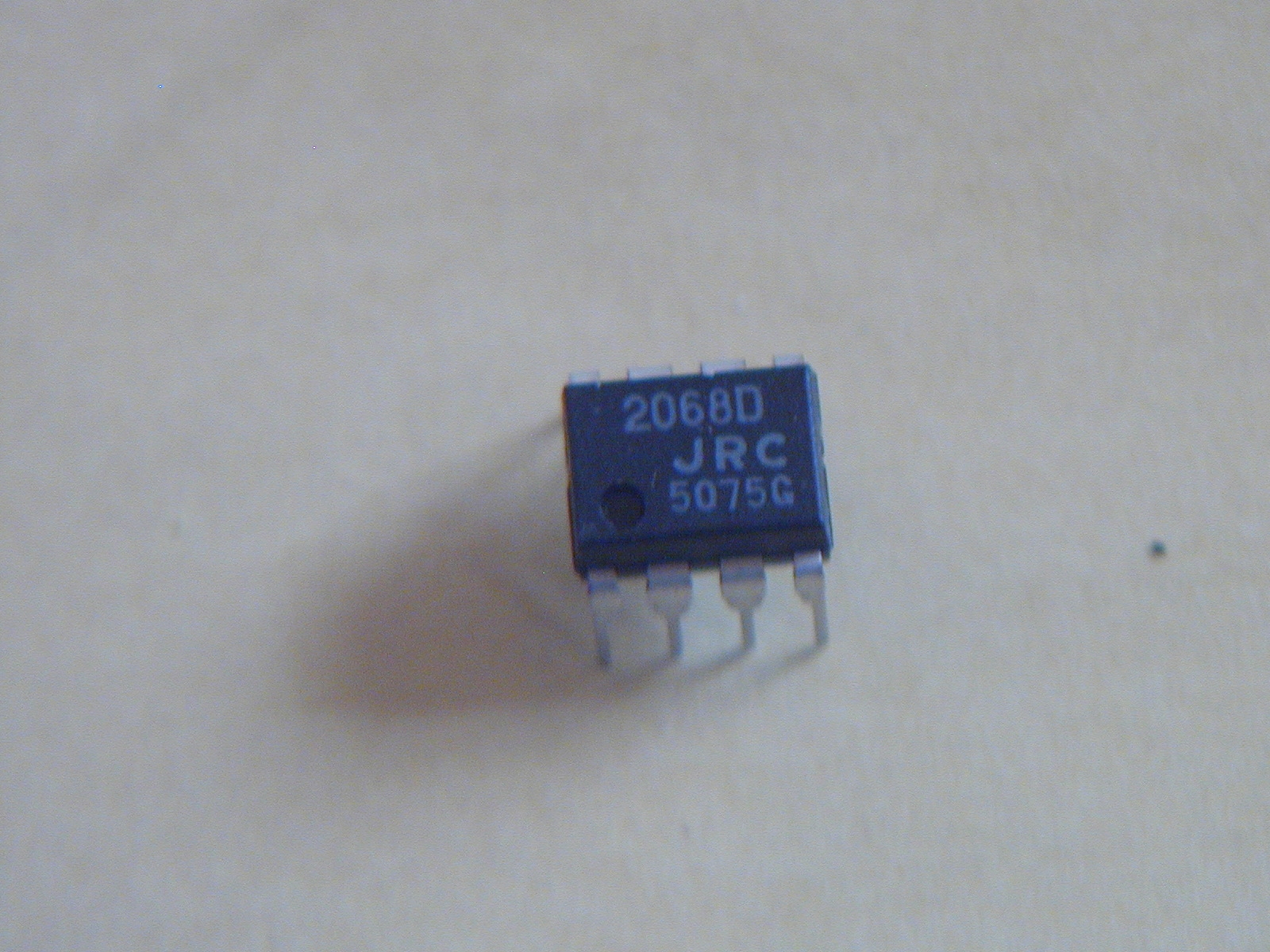

IC6

NJM2068D

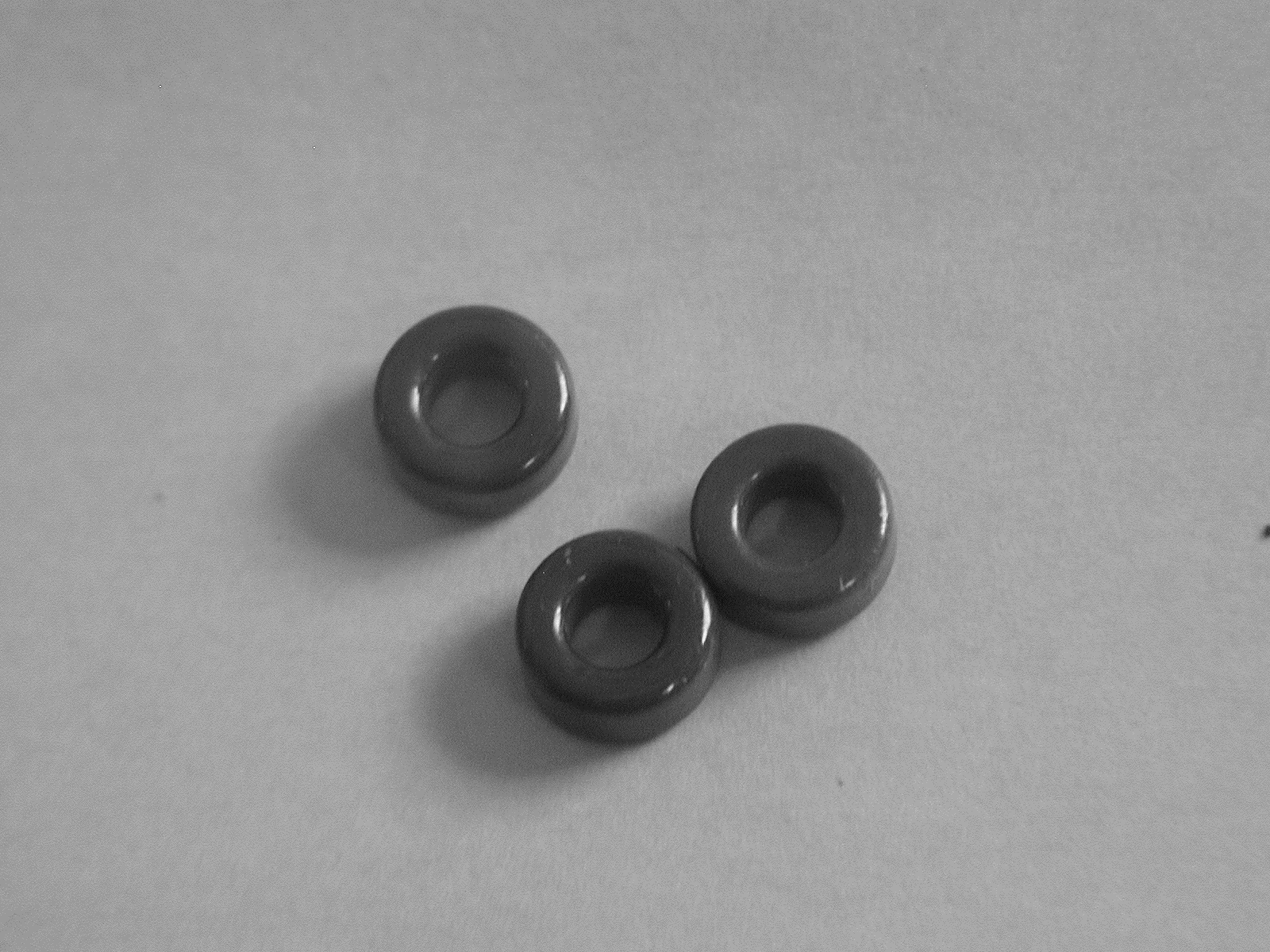

L1,L2,T1

T30-2(default)


L3,L4,T2

option

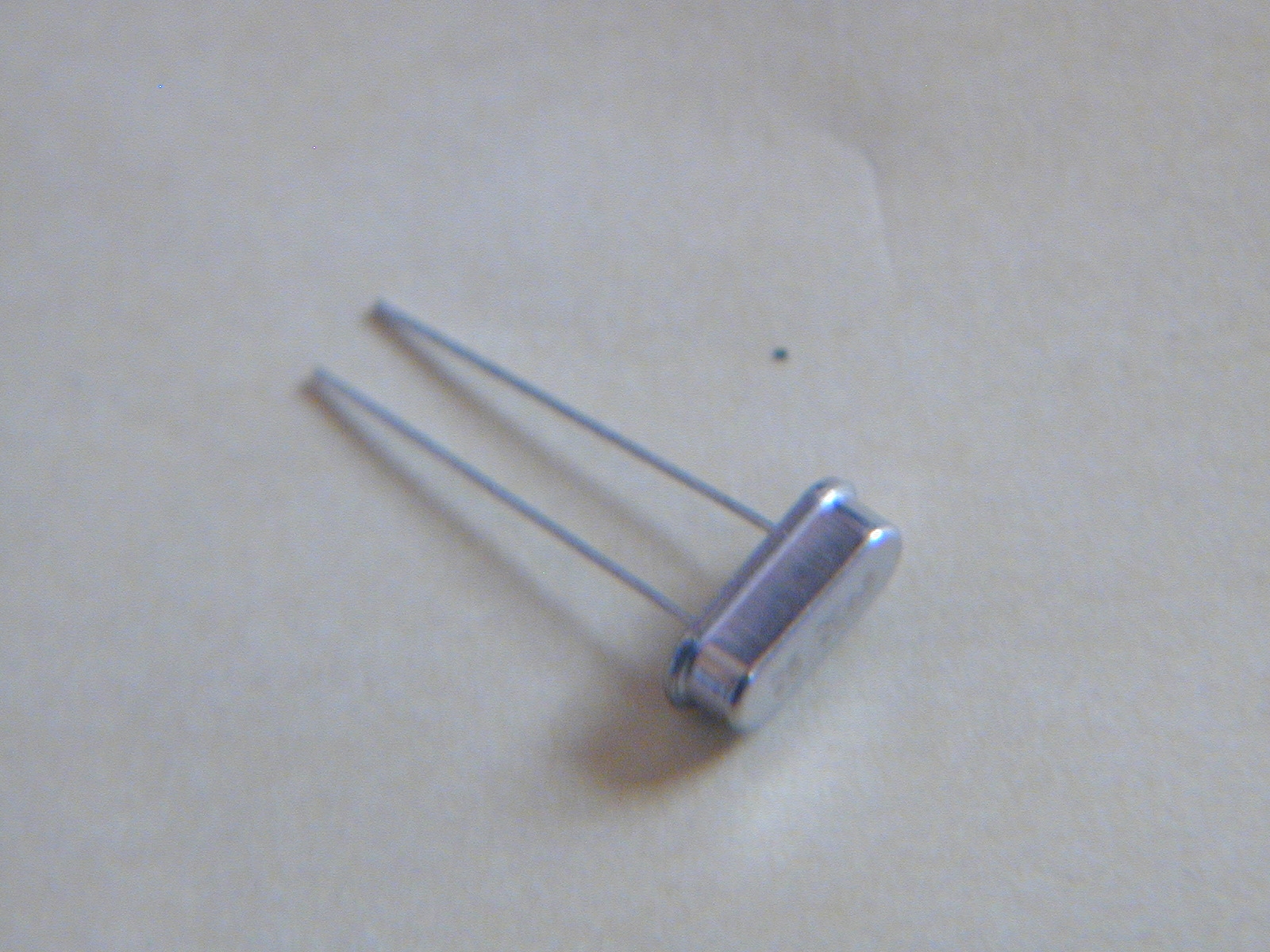

Q1

28.224MHz Crystal HC49/US

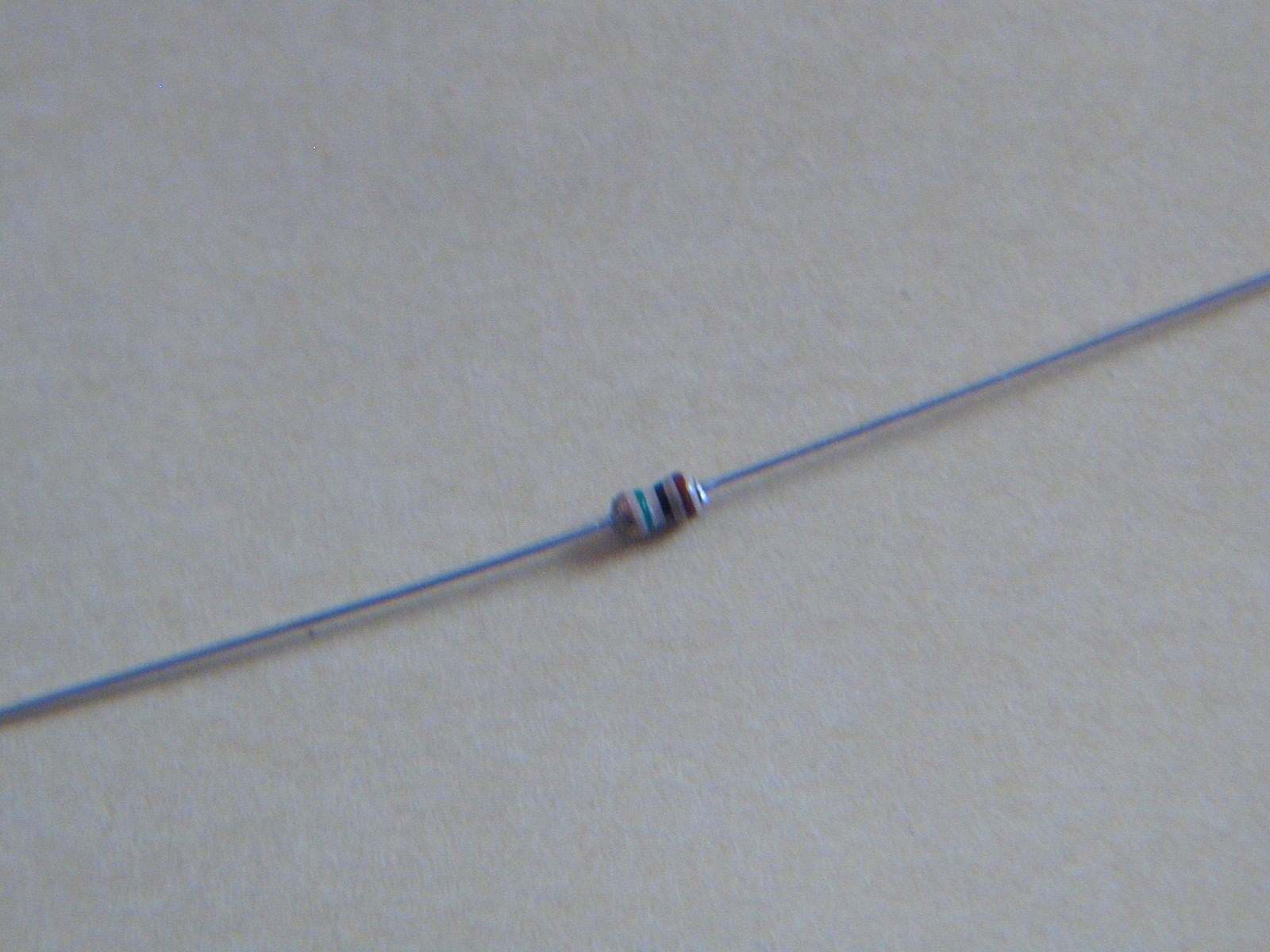

R2

1M

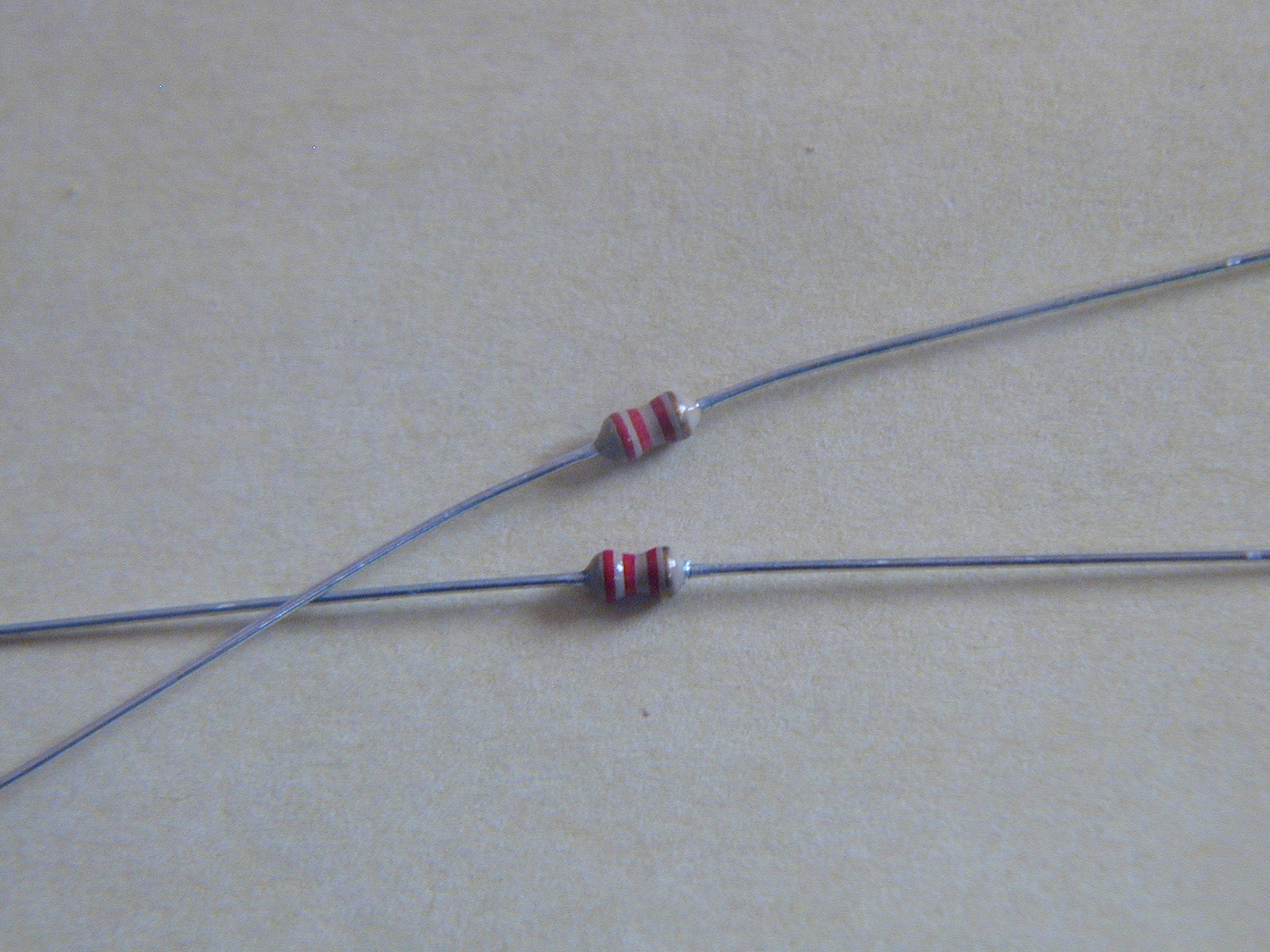

R4,R7

2.2k

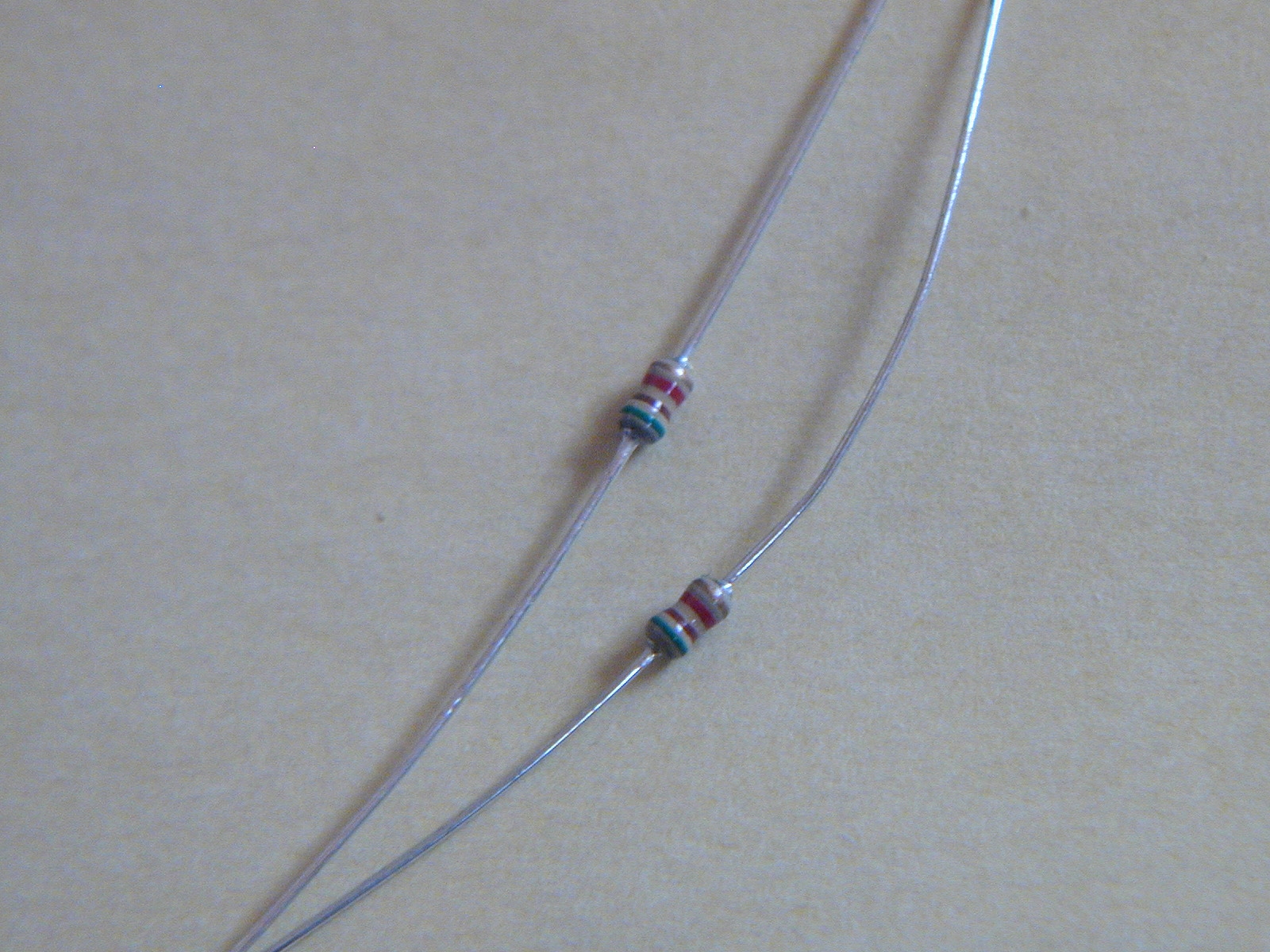

R5,R6

5.1k

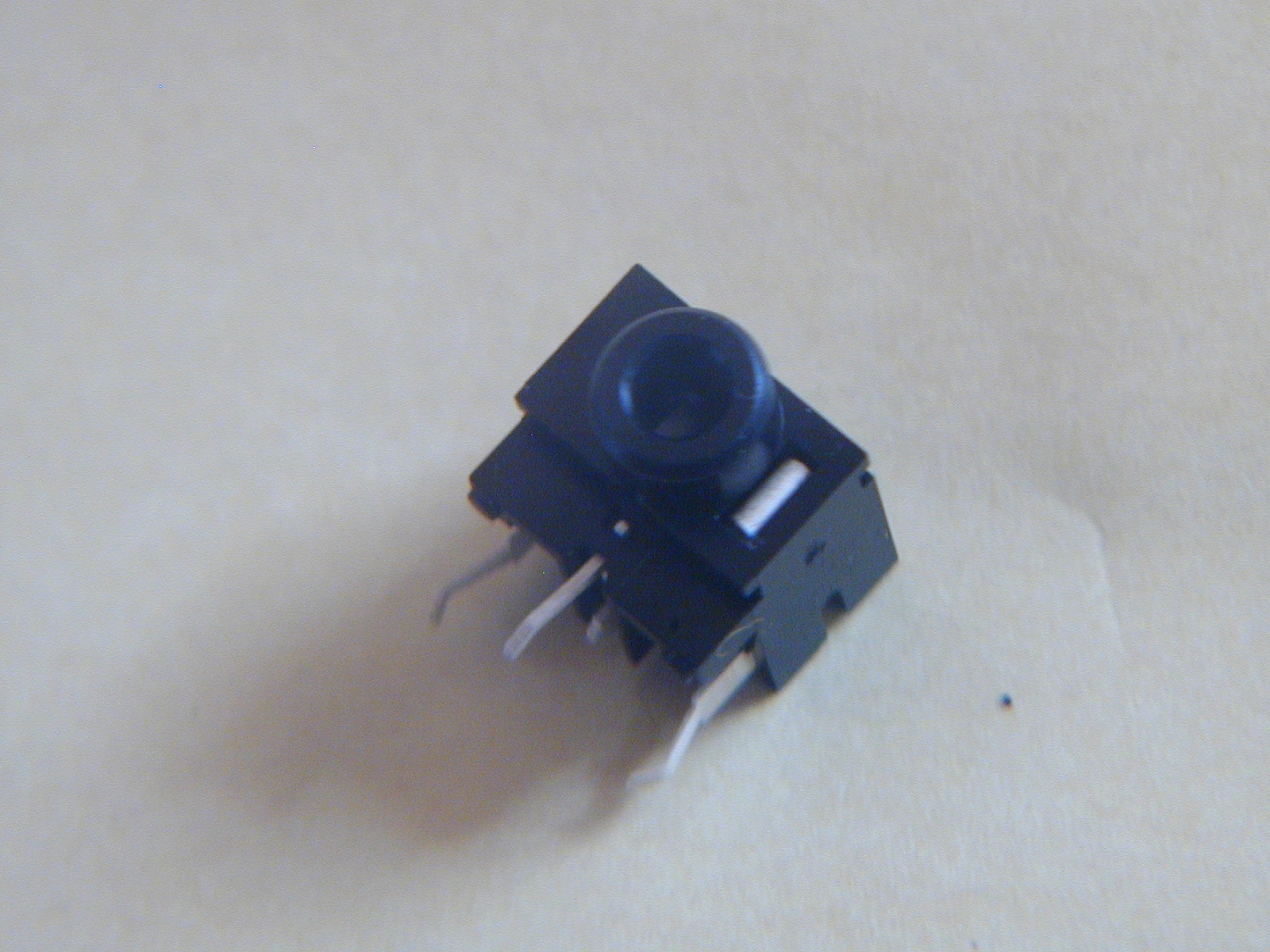

Audio Jack

for output

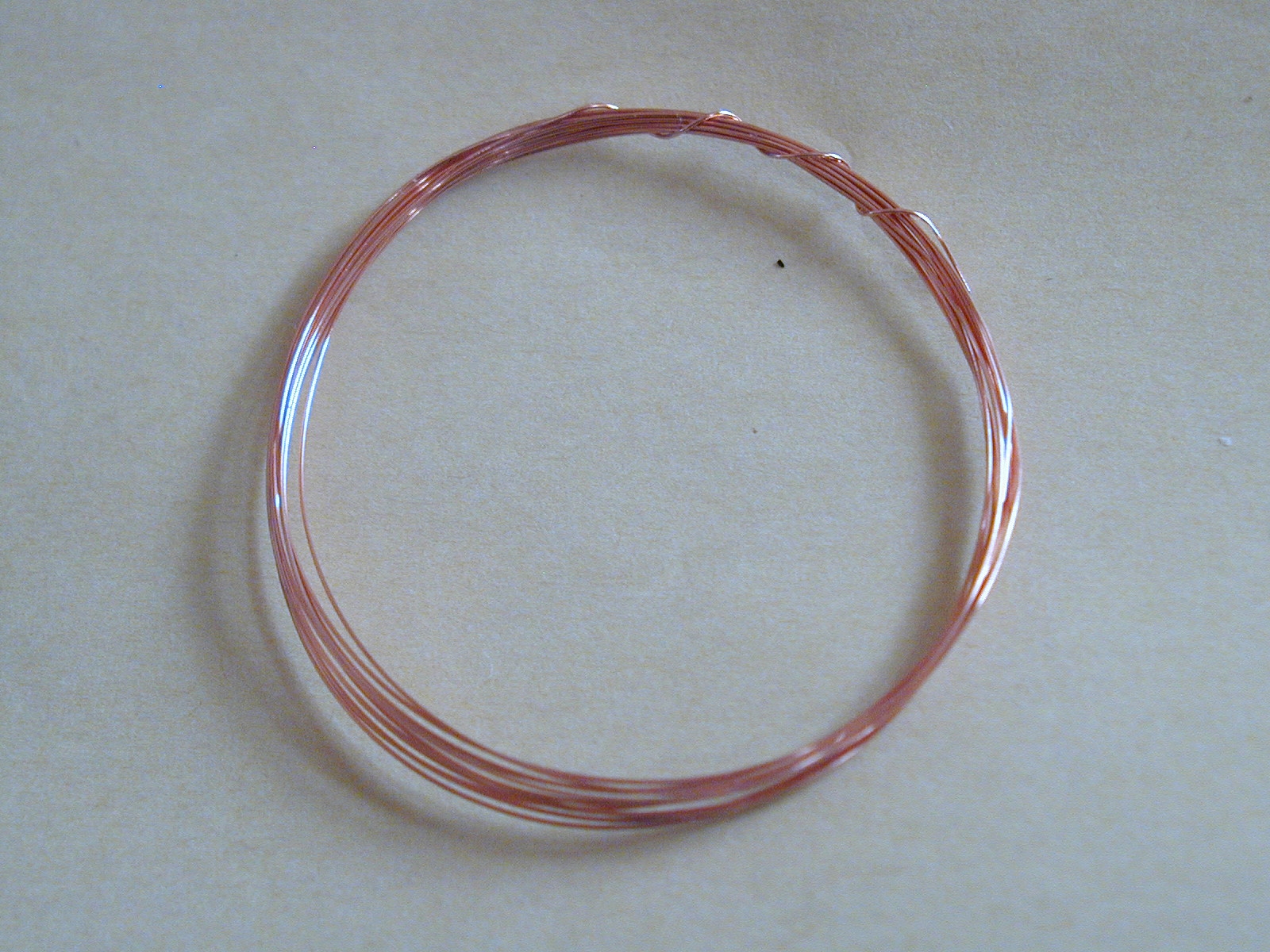

UEW

for BPF

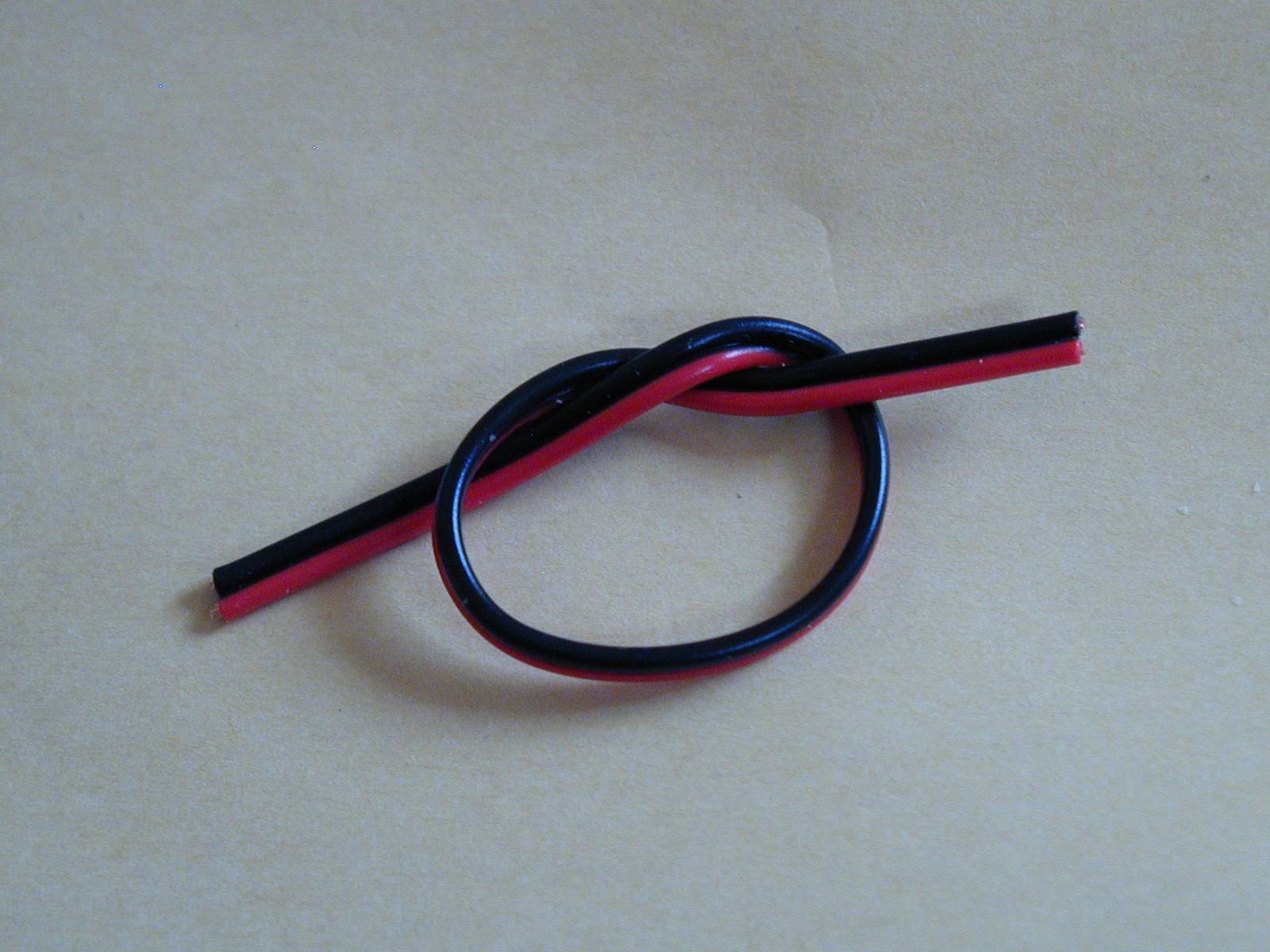

Wire

for DC power

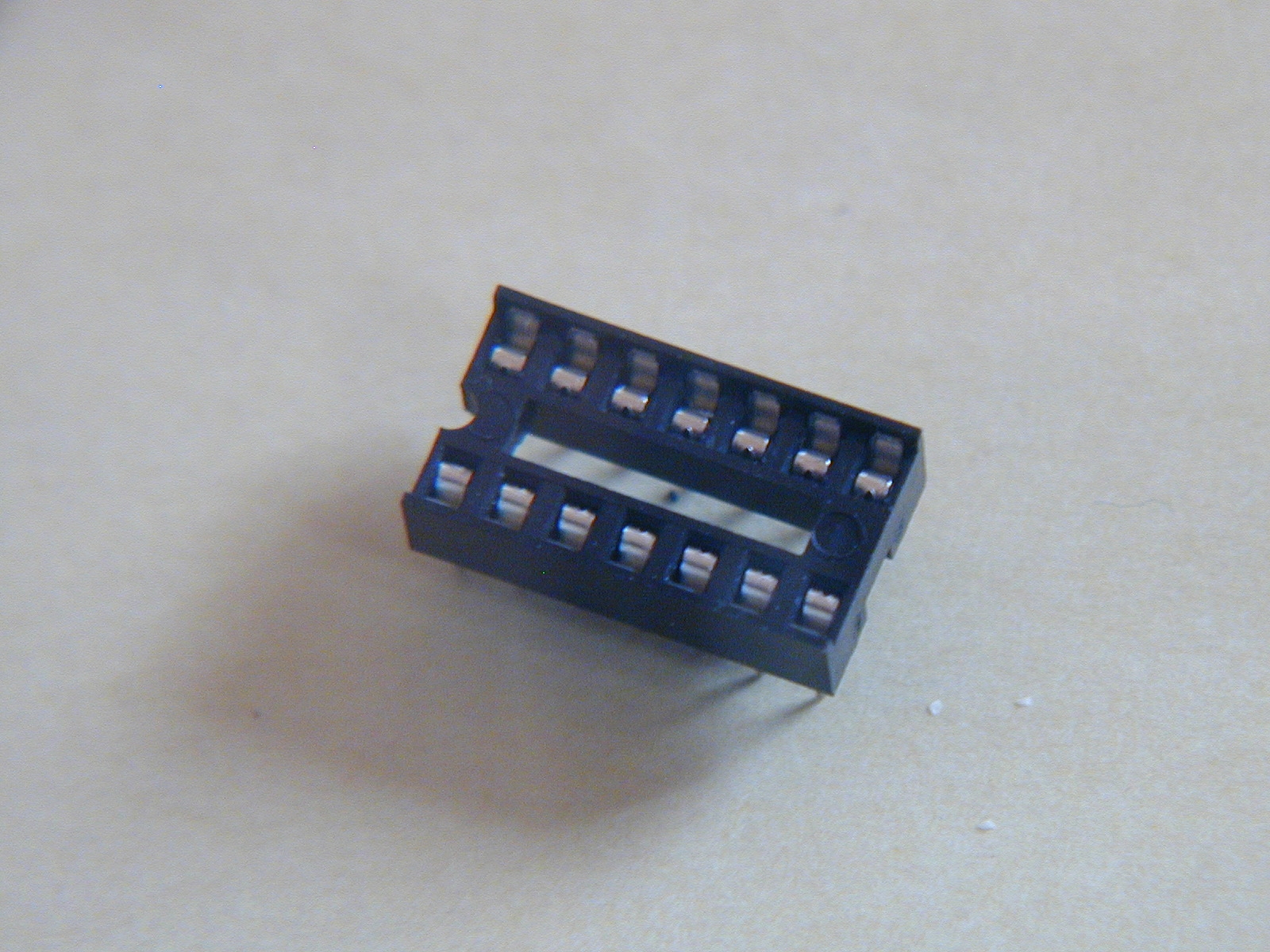

14pin IC socket

for 74AC04

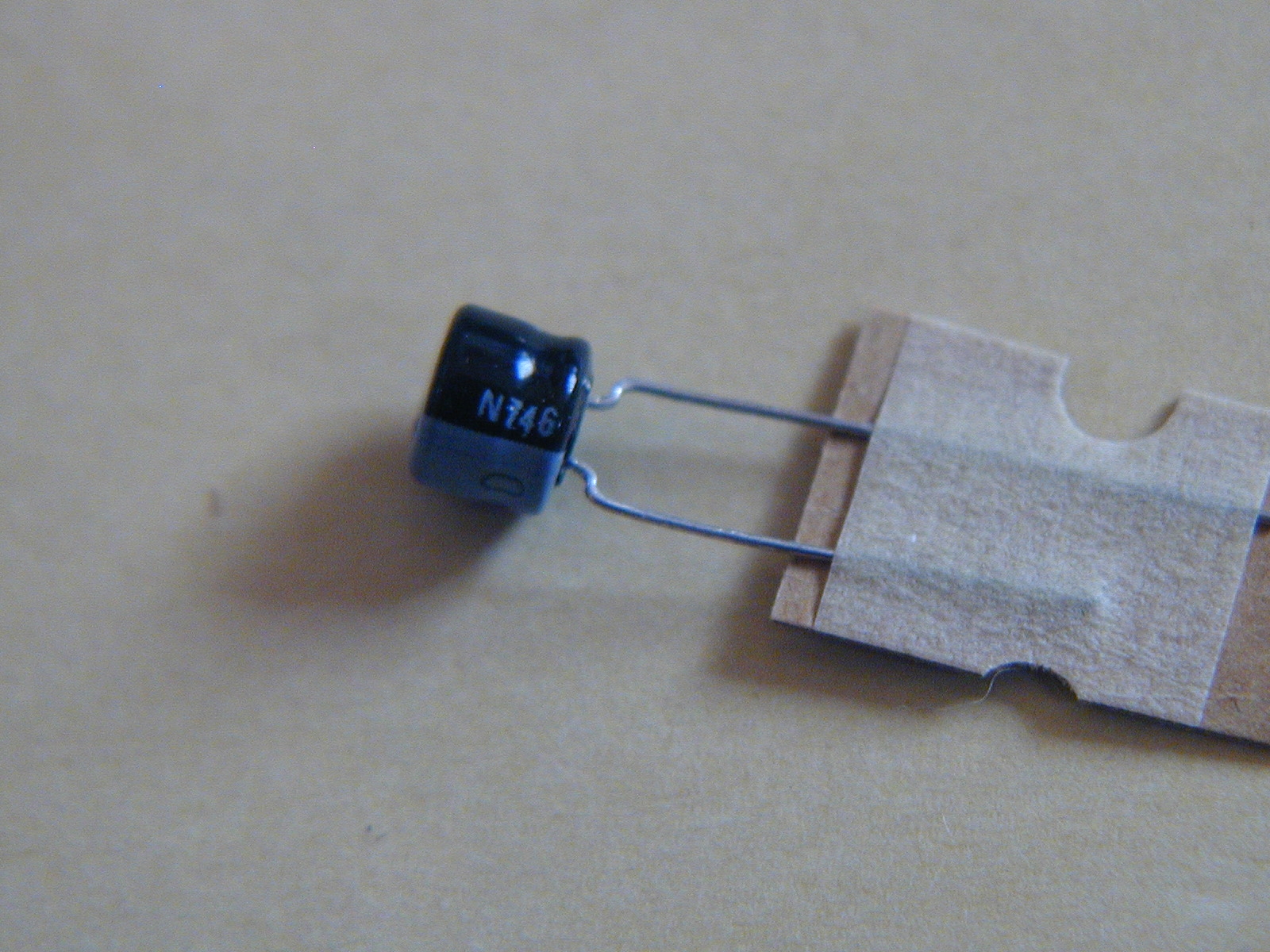

C6

47uF

white side is -.
please turn the lead of plus to 74AC04 side.

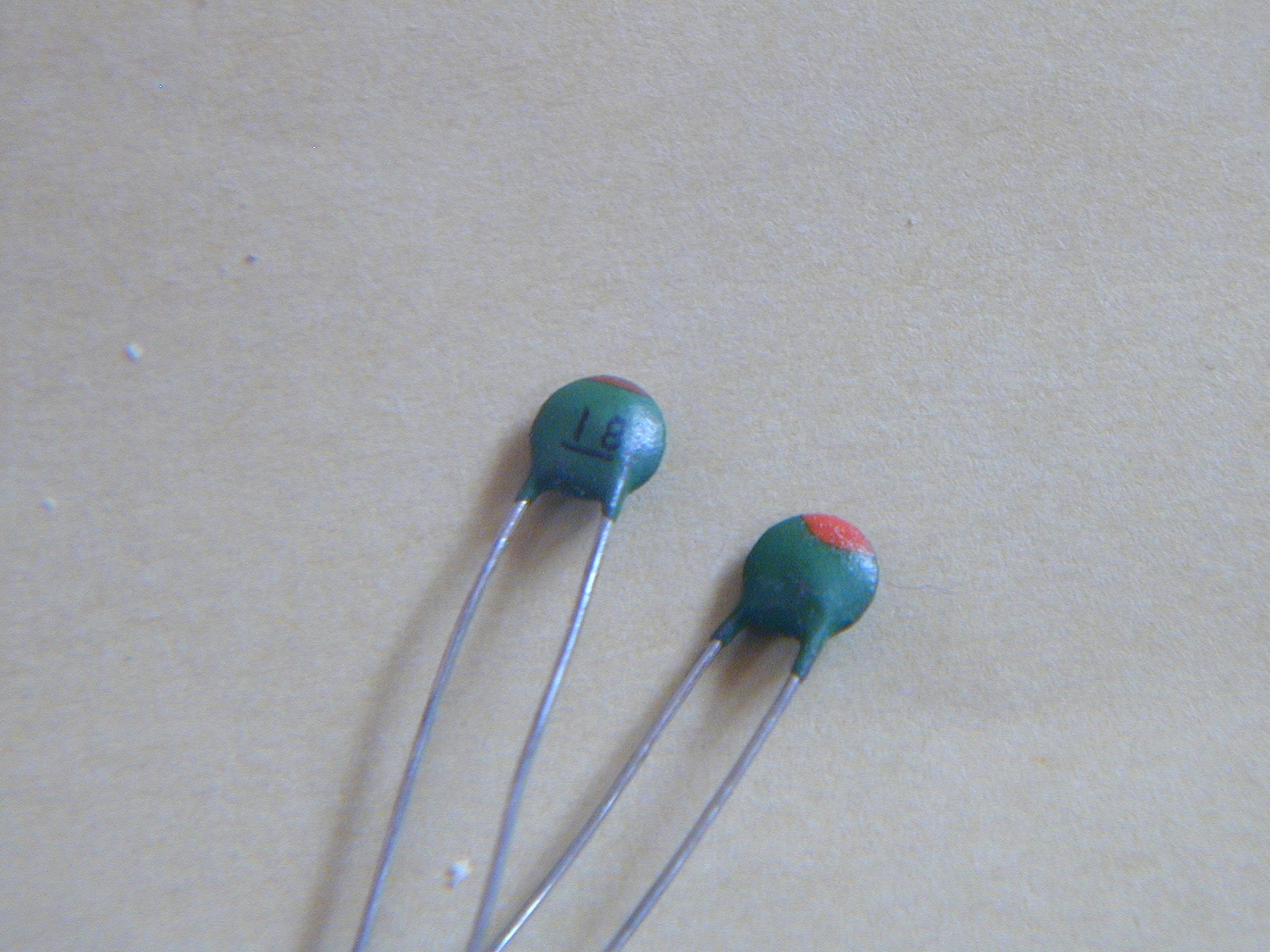

C18,C19

18pF(or10pF)


Detailes　

If you select single
BPF,jumper one section
for more sensitive.
