超音波無指向性スピーカー
電子工作コンテスト「GUGEN」でみごとに落選した作品をキットにしました。
（組み立てた例、出品には含まれません）
ベースになっているのは、高音質化したパラメトリック・スピーカーです。従来のパラメトリック・スピーカーは、あまり音質がよくありませんでしたが、改良
したドライバーアンプでは、低音の再現性が少し悪いものの、中高音は非常によい音になりました。これでボーカルを聞くと、通常のスピーカーではわからない
ひとの声の生々しさが伝わってきます。しかし超音波を長時間聞いていると、暴露により頭痛がするなどの副次効果がでてきます。そこで、超音波をパイプに通
して、拡散してやることで超音波暴露を低減しました。
キットには、超音波スピーカーユニットとドライバー基板だけしかありません。
キット内容（超音波スピーカーユニット、ドライバー基板）
ほかのダンボールパイプ、鉢植えの皿、金具などは、ホームセンター、１００円ショップで揃えてください。
必要なもの（キットには含まれません）

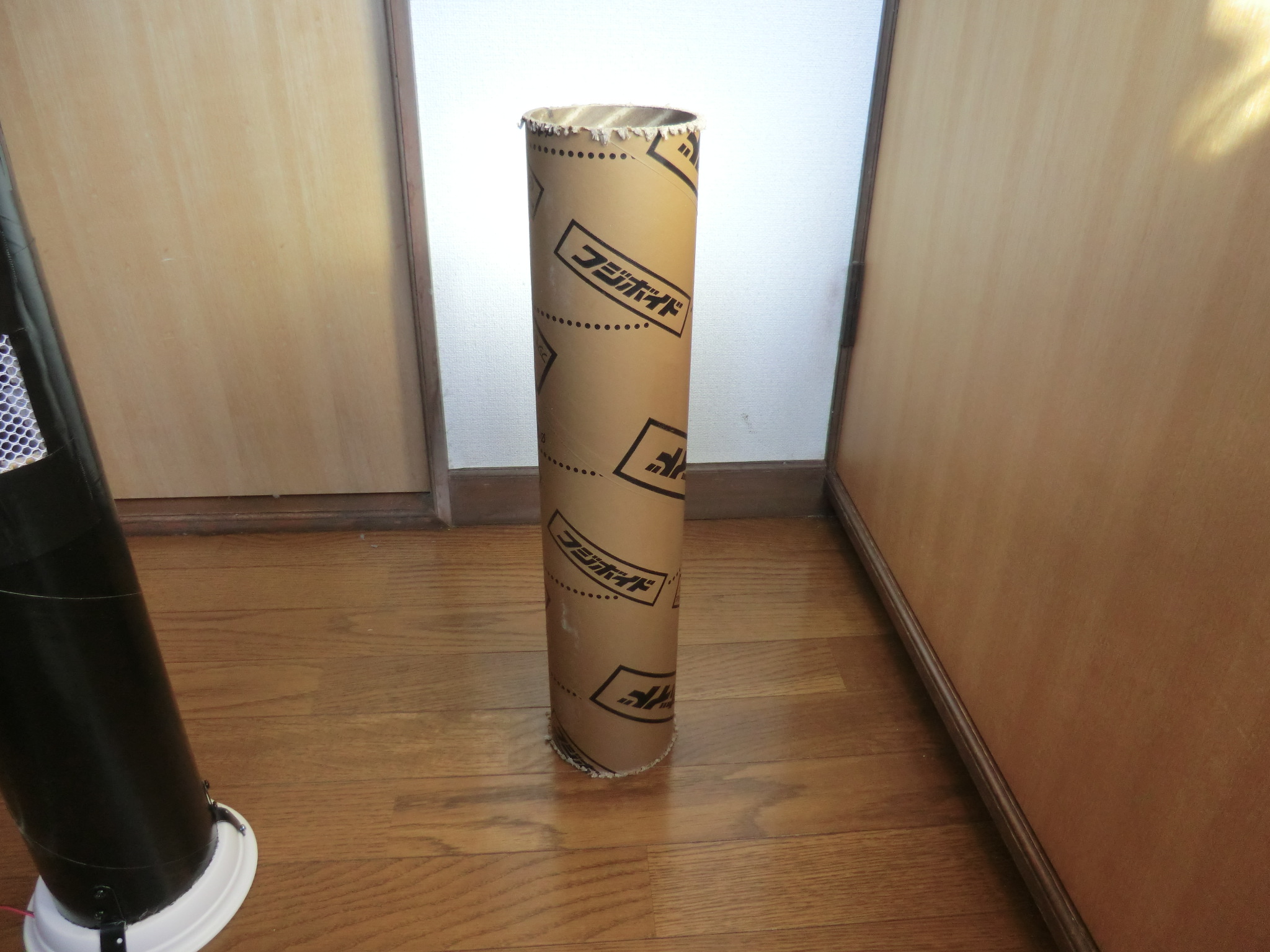

- ダンボールパイプ（直径10cmＸ50cm)
- 鉢植え用皿
- L型金具
- 木ネジ

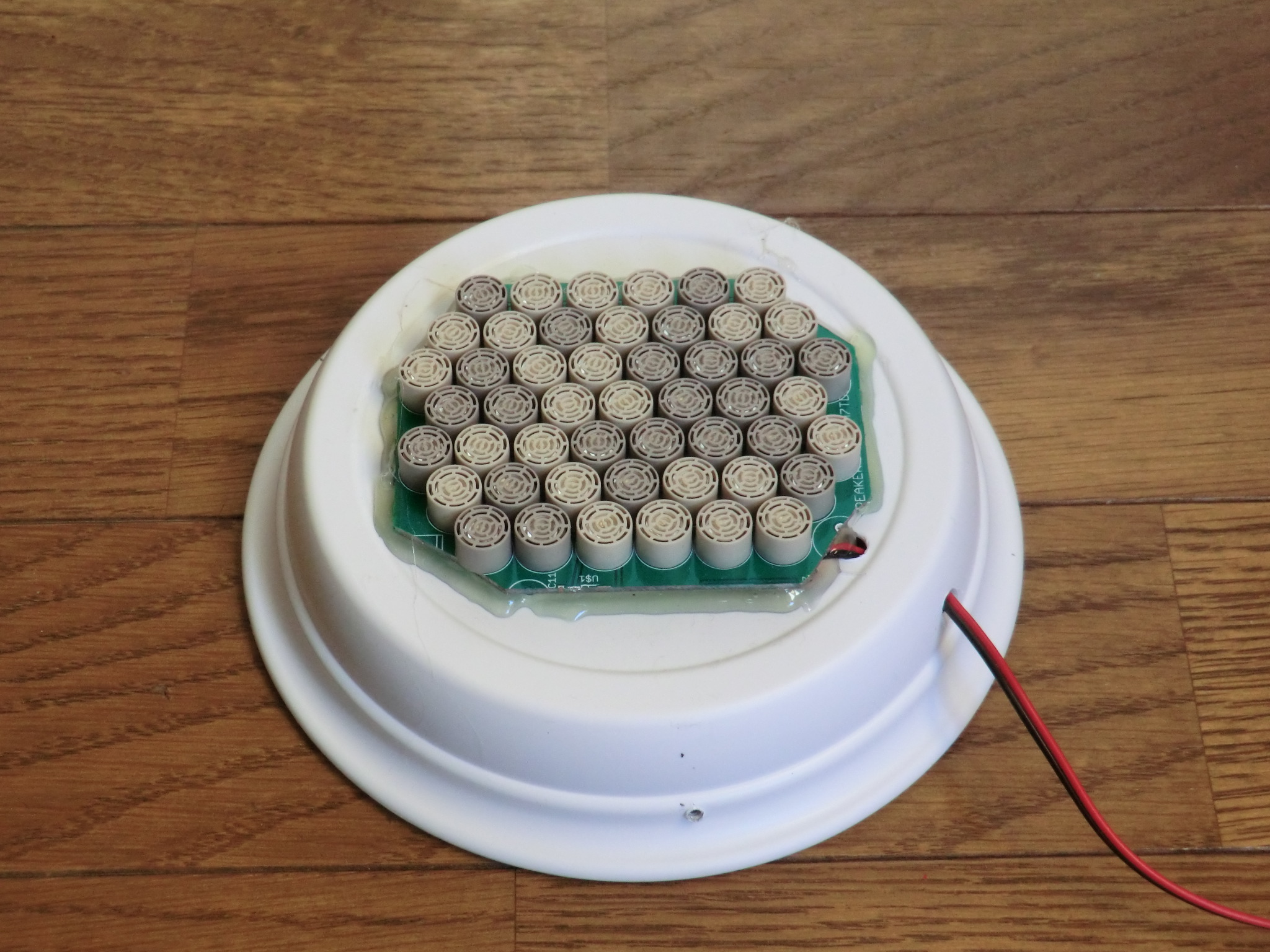

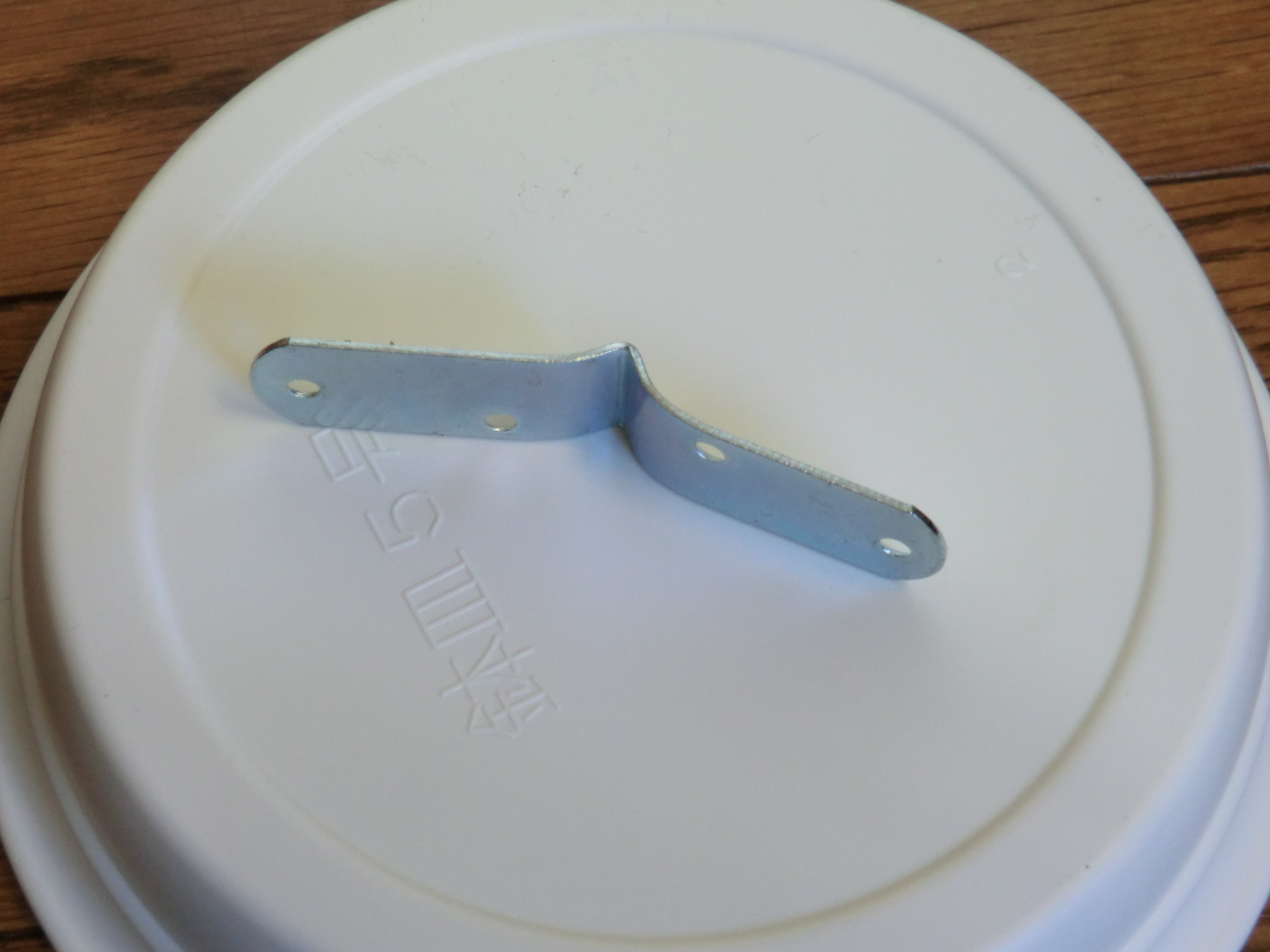

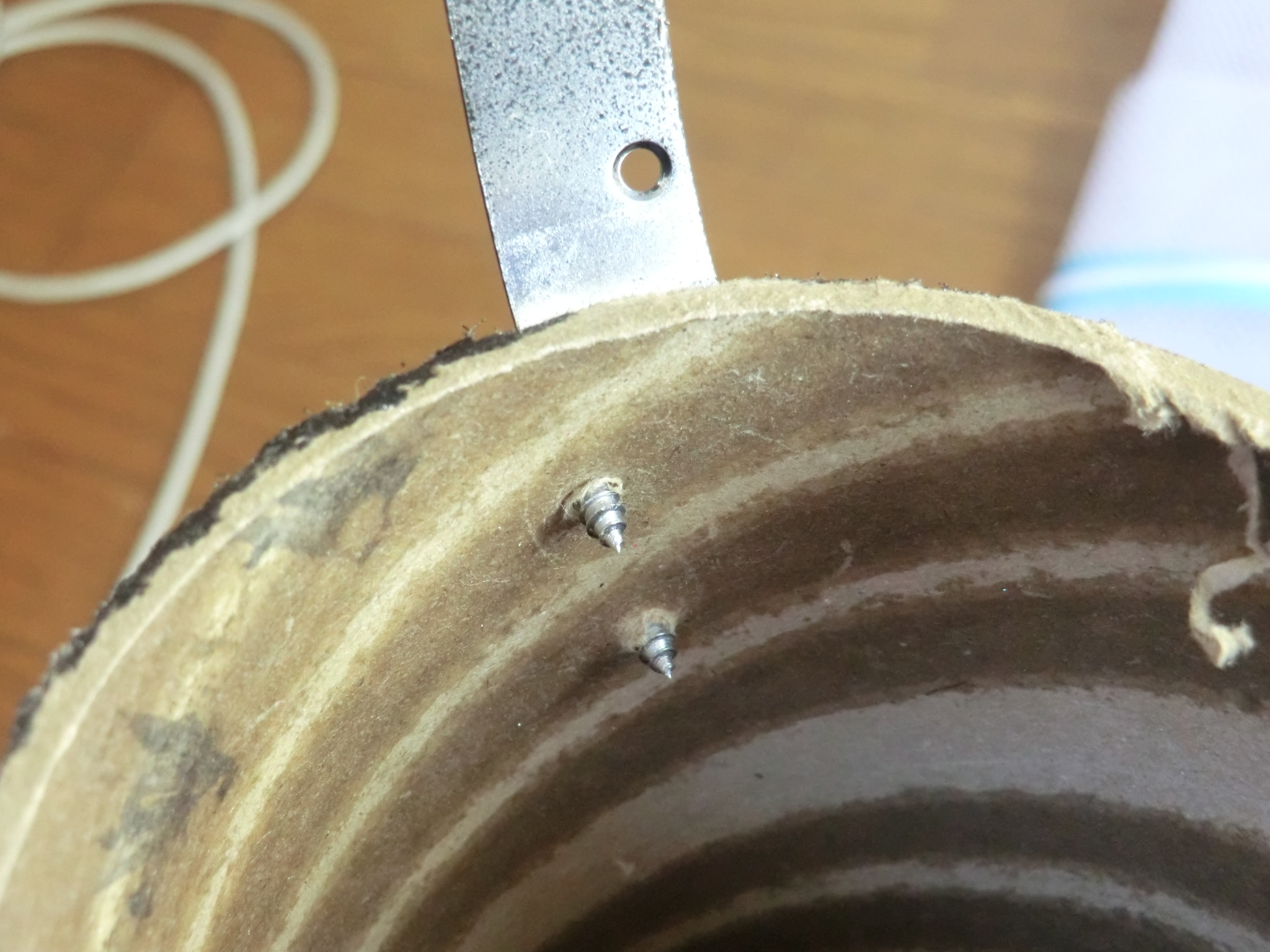

とくに難しいところはありません。超音波スピーカーユニットを鉢植えの皿にホットボンドで固定します。ダンボールパイプにL型金具を曲げて、木ネジで固
定、パイプを皿の上に乗せて、金具を木ネジで皿に固定します。

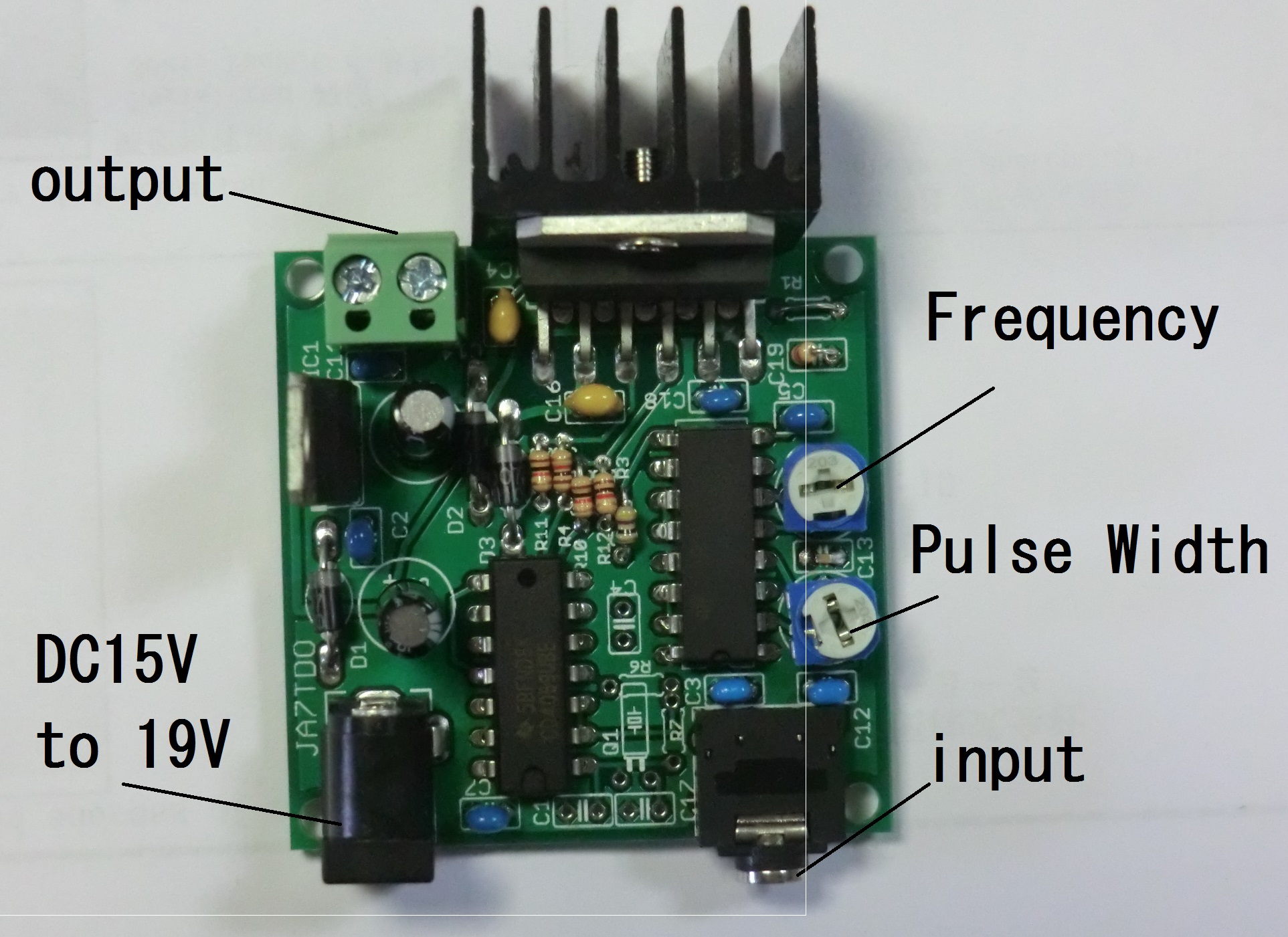

ドライバー基板は、DC１５Ｖ～19Vで動作します。5.5mmＤＣジャックです。センターピンが＋なので、ノートパソコンなどの電源が利用できます。
3.5mmジャックはモノラル入力です。スピーカーレベルの音源を使ってください。Frequencyとpulsewidthのトリマーを調整します。
Frequencyは40kHz付近にあわせます。スピーカーユニットをつないで調整してください。Pulsewidthは真ん中辺にセットして、歪がな
い位置に調整します。
放熱器が熱くなります。24Vまで使用できますが、そのときは放熱器を大型のものに交換してください。
このキットはパラメトリック・スピーカーとしても使えます。近くでは、超音波による圧力がわかるくらい強力ですので、直接、長時間聞くのはやめてください。
